Вертолёт Апач: легенда вооружённых сил США. Ночной охотник против апачи Боевой вертолет апачи

Ударный вертолёт AH-64A Apache предназначен для взаимодействия с наземными войсками на переднем крае, а также для противотанковых операций в любое время суток и в сложных метеорологических условиях при большой степени сохранения боеспособности, живучести и возможности возвращения в строй. Вертолет AH-64A Apache проектировался исключительно для ведения наступательных операций при максимальной внезапности действий (исходя из принципа «вести бой и выжить»). Вертолет AH-64A Apache (Модель 77) проектировался компанией «Хьюз Геликоптере» для уничтожения бронированных средств противника в любое время суток и в самых неблагоприятных условиях. Опытный образец YAH-64, созданного по программе AAH (Advanced Attack Helicopter), поднялся в воздух 30 сентября 1975 г., а с 1981 г. он стал известен под названием «Апач». Первый серийный вертолет AH-64A Apache поднялся в воздух в январе 1984 г. Первые поставки были сделаны в январе 1985 г., а в декабре 1994 г. в ВС США поставлен последний 811 -й вертолет.

Вертолет принят на вооружение в ноябре 1981 года. Всего до 1993 года было построено 820 вертолетов, включая 9 опытных. Вертолет AH-64A Apache является первым зарубежным специализированным боевым вертолетом, предназначенным для действия в любое время суток в простых и сложных метеоусловиях.

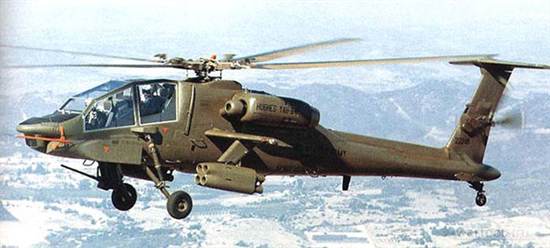

Вертолет AH-64A Apache выполнен по одновинтовой схеме, с четырехлопастными несущим и рулевым винтами, крылом малого удлинения и трехстоечным неубирающимся колесным шасси с хвостовым колесом. Крыло выполнено съемным. Фюзеляж обычной конструкции, типа полумонокок, сделан из алюминиевых сплавов с использованием материалов повышенной прочности и вязкости.

Кабина экипажа двухместная, с тандемным расположением сидений. На переднем размещается второй летчик-стрелок, а на заднем, приподнятом на 0,483 м для улучшения обзора, - летчик. Броня, защищающая кабину экипажа снизу и с боков, и броневая прозрачная перегородка между сиденьями изготовлены из кевлара и полиакрилата и защищает от пуль и снарядов калибра 12,7 и 23 мм соответственно. Конструкция вертолета обеспечивает максимальную защиту и позволяет выполнять задание после серьезного повреждения в боевых условиях. Высокий уровень боевой живучести достигается бронированием кабины, использованием двух независимых гидросистем, протектированием топливных баков, а также бронированием основных наиболее важных систем и участков планера.

Силовая установка вертолета AH-64A Apache состоит из двух ТВД взлетной мощностью по 1695 л.с., размещенных в гондолах по бокам фюзеляжа. Топливная система включает 2 протектированных бака общей емкостью 1157 л. Один из них расположен за сиденьем летчика, другой - за главным редуктором. Максимальная продолжительность полета составляет 3 часа 9 минут. Кроме того, на крыльевых узлах подвески вооружения вертолета могут устанавливаться 4 подвесных топливных бака емкостью по 870 л.

Вертолет оснащен трехстоечным неубирающимся шасси с хвостовым колесом. Шасси рассчитано на нормальные посадочные скорости до 3,05 м/с и аварийную посадку со скоростью до 12.8 м/с. Взлет и посадка могут производиться с площадок, имеющих угол наклона до 12° в продольном направлении и до 15° в поперечном.

Вертолет AH-64A Apache оснащен различными видами радиоэлектронного оборудования, насчитывающего в общей сложности около 12 единиц. Основой боевой мощи вертолета «Апач» является система обнаружения и целеуказания - TADS, система ночного видения летчика - PNVS и комплексная нашлемная система прицеливания IHADSS, позволяющая управлять стрелковым и ракетным вооружением движением головы. Составляющие TADS: лазерный указатель-дальномер со следящей системой, ИК-система обзора передней полусферы и телевизионная система. PNVS - это усовершенствованная система FLIR (бортовая ИК-система обзора передней полусферы), которая снабжает пилота информацией, необходимой для полета в боевой зоне с отслеживанием рельефа местности на высоте, которая препятствует или снижает вероятность обнаружения вертолета противником.

Основным вооружением вертолета AH-64A Apache являются 4 подвески под короткими крыльями, вмещающие до 16 противотанковых ракет «Хеллфайр», которые обеспечивают стрельбу по точечным целям и имеют автономную систему наведения, или 76 70-мм ракет со складывающимся оперением, или их комбинация. Кроме того, установлена одноствольная автоматическая пушка М230Е1 «Чейн Ган», размещенная в подфюзеляжной турели (калибр 30 мм, боезапас 1200 снарядов). На концах крыла могут быть установлены УР «Стингер». Максимальная масса вооружения на один узел подвески составляет 700 кг.

AH-64A «Си Апач» - вариант для противолодочной обороны сил флота и корпуса морской пехоты, разведки загоризонтных целей. Вертолет «Си Апач» может удаляться на расстояние до 240 км от соединения ВМС для поиска и уничтожения кораблей противника ПКР или НУР. Кроме того, вертолет может обеспечивать прикрытие высадки десанта. Экспортный вариант AH-64A «Интернэшнл Апач» закупили Израиль (18 машин), Саудовская Аравия (12), Египет (24), Греция (12). ОАЭ (20), Бахрейн (8), Южная Корея и Кувейт.

AH-64B «Апач Браво» - 254 машины AH-64A Apache, минимально усовершенствованные с учетом опыта военных действий в Персидском заливе: увеличен размах крыла, изменена компоновка кабины, увеличена мощность двигателей, подвесные баки увеличивают дальность полета на 200 км.

AH-64C - промежуточный вариант вертолета AH-64A Apache без РЛС Лонгбоу и двигателя Дэш 701 С. Первый из четырех опытных вариантов, прошедших 2000-часовую программу испытаний. Поднялся в воздух 15 апреля 1992 г. Предполагалось модернизировать 308 вертолетов, но в 1993 г. программа была закрыта.

AH-64D «Лонгбоу Апач» - усовершенствованный AH-64A Apache с установленной выше плоскости винта радарной системой миллиметрового диапазона управления огнем компании «Мартин/Вестингауз Лонгбоу» в комбинации с противотанковыми ракетами AGM-114 «Хеллфайр» типа «выстрелил-забыл». Поднялся в воздух 11 марта 1991 г. Серийные варианты оснащены более мощным двигателем Дэш 701С и двигателями T700-GE-701C; в этот стандарт переделаны 227 вертолетов. Первый из 535 усовершенствованных вертолетов AH-64C/D поступил в эксплуатацию в 1996 г.

Вертолеты «Апач» применялись во время боевых действий в Панаме в 1989 г. и в ходе операции «Буря в пустыне» в 1991 г., когда было задействовано 228 вертолетов AH-64 Apache.

Параллельно с серийным производством данного вертолета продолжались работы по его дальнейшему совершенствованию. Результаты этих работ в той или иной степени должны были войти в программу поэтапного усовершенствования MS IP (Multi-Staged Improvement Programme) и создания на этой базе нового варианта вертолета AH-64B серийный выпуск последнего, планировался сразу же после завершения производства вертолетов «Апач» первой модификации, а поставки в войска намечались на 1994 год.

Основной целью программы MSIP являлось увеличение боевой эффективности вертолета «Апач» и расширение круга решаемых им задач при одновременном повышении надежности и выживаемости, а также некоторое улучшение тактико-технических и эксплуатационных характеристик. Первоочередной задачей считается обеспечение эффективной борьбы с воздушными целями (исследовались варианты оснащения вертолета УР «Стингер», «Сайдвиндер» AIM-9L и другими типами ракет класса «воздух-воздух»).

Второе важное направление программы - повышение выживаемости и возможностей вертолета при ведении борьбы с наземными целями. Прорабатывались вопросы применения перспективных ПТУР, в том числе «Хеллфайр» с новыми головками самонаведения, обеспечивающими реализацию принципа «выстрелил и забыл», противорадиолокационных УР «Садарм» AGM-122. Кроме того, вёлся большой комплекс работ по совершенствованию бортового радиоэлектронного и приборного оборудования.

Несколько обособленно от программы MSIP, однако с перспективой включения в число мероприятий ее первого этапа велись работы по созданию для вертолета AH-64A Apache новой всепогодной системы оружия AAWWS (Airborne Adverse Weather Weapon System). Основными составными частями данной системы являются РЛС управления оружием миллиметрового диапазона волн, получившая название «Лонгбоу», с вращающейся антенной над втулкой несущего винта и усовершенствованные ПТУР «Хеллфайр» AGM-114A с новой радиолокационной ГСН (вместо лазерной). По расчетам американских специалистов, применение системы AAWWS существенно повысит эффективность вертолета «Апач» прежде всего за счет обеспечения возможностей вести боевые действия в сложных метеоусловиях (дождь, туман и т. д.).

Разработка РЛС «Лонгбоу» была возложена на фирмы «Мартин Мариэтта» и «Вестингауз», а в создании системы в целом дополнительно приняли участие «Макдоннелл Дуглас» и «Рокуэлл». Первые испытания РЛС на вертолете AH-64A Apache начались весной 1989 года, Они проходили на заводском аэродроме фирмы «Мартин Мариэтта». К летным испытаниям системы оружия в комплексе (полигон Юма, штат Аризона) предполагалось приступить в августе-сентябре 1989 года, а к последующему этапу испытаний с пусками ПТУР «Хеллфайр» (семь пусков) - в конце 1989-го (полигон Юма и авиабаза ВВС США Эглин).

К предсерийному производству РЛС «Лонгбоу» для 12 вертолетов AH-64A Apache планировалось приступить в конце 1992 года, а к их поставкам в войска - в начале 1994-го.

Что касается ПТУР «Хеллфайр», то наряду с применением новой ГСН предполагалось использовать новую боевую часть, состоящую из двух тандемно расположенных кумулятивных зарядов, и бездымный маршевый двигатель, а также заменить аналоговое математическое обеспечение цифровым. В иностранной печати подчеркивалось, что данный вариант ПТУР «Хеллфайр» будет применяться для борьбы с танками новых типов.

Согласно расчетам американских специалистов, выполнение работ по усовершенствованию вертолета AH-64A Apache обеспечит также увеличение перегоночной дальности его полета с использованием подвесных топливных баков. В настоящее время она превышает 1500 км, что дает возможность осуществлять самостоятельные перелеты с континентальной части США (с посадками) через Гренландию, Исландию, Великобританию в ФРГ. Для вертолета AH-64A Apache этот параметр должен быть не менее 2000 км, что позволит ему самостоятельно перелетать из США в Европу по южному маршруту с посадкой на Азорских о-вах.

Вертолет AH-64A Apache имеет четырехлопастный несущий винт с лопастями смешанной конструкции, обеспечивающими продолжение полета при их простреле 23-мм снарядом. Силовая установка состоит из двух турбовальных двигателей T700-GE-701 мощностью по 1696 л.с. Экипаж размещен в двухместной бронированной кабине. Кресло летчика находится на 480 мм выше кресла оператора. Фонарь кабины имеет плоское остекление. Пол, разделительная перегородка и борта кабины обеспечивают защиту от поражения экипажа снарядами калибра до 30 мм включительно.

Неубираемое в полете трехстоечное шасси с хвостовым колесом обеспечивает безопасную аварийную посадку с вертикальной скоростью до 12,8 м/с. Топливная система включает два протектированных топливных бака общей емкостью 1422 л. Вертолет оснащен комбинированной телевизионной-инфракрасной-лазерной прицельно-навигационной системой TADS/PNVS, нашлемной системой индикации и прицеливания IHADSS, автоматической системой стабилизации DASE, навигационной системой AN/ASN-128, системами предупреждения об облучении РЛС и лазерами AN/APR-39 и AN/AVR-2, средствами отстрела ИК-ловушек и радиолокационных отражателей.

Вооружение состоит из 30-мм авиационной пушки M230 с боекомплектом 1190 снарядов на подфюзеляжной турели, обеспечивающей углы обстрела ±110° по горизонтали и от +11° до -60° по вертикали. На четырех подкрыльевых узлах подвески возможно размещение до 16 противотанковых управляемых ракет AGM-114A «Hellfire», до 4 блоков M260 и M261 с семью и девятнадцатью 70-мм неуправляемыми авиационными ракетами FFAR соответственно. В апреле 1992 года совершил первый полет AH-64D «Longbow Apache», оснащенный надвтулочной РЛС FCR, двигателями T700-GE-701C мощностью 1890 л.с., усовершенствованным бортовым оборудованием. В состав вооружения введены ПТУР AGM-114L Hellfire II и ракеты класса «воздух-воздух» «Stinger» и «Starstreak». Всего в этот вариант планируется переоборудовать 227 ранее выпущенных вертолетов.

Максимальная взлетная масса вертолета 800 кг. Максимальная скорость полета 310 км/ч. Практический потолок 6250 м. Максимальная дальность полета 610 км. Длина фюзеляжа 15,1 м. Высота вертолета 3,8 м.

Диаметр несущего винта, м 14.63
Диаметр рулевого винта, м 2.79
Длина полная, м 17.73
Высота,м 4.64
Масса, кг
пустого 5165
нормальная взлетная 6838
максимальная взлетная 9525
Внутренние топливо, кг 1157
ПТБ 4 х 871
Тип двигателя 2 ГТД General Electric T700-GE-701C
Мощность, кВт 2 х 1342
Максимальная скорость, км/ч 293
Крейсерская скорость, км/ч 279
Практическая дальность, км 1900
Боевая дальность действия, км 480
Продолжительность полета, ч.мин 3.10
Скороподъемность, м/мин 889
Практический потолок, м 6400
Статический потолок, м 4570
Экипаж, чел 2
Вооружение: одна 30-мм пушка M230 Chain Gun с 1200 патронами
боевая нагрузка - 771 кг на 4 узлах подвески:
16 (4х4) ПТУР AGM-114 Hellfire или
4 ПУ М260 или LAU- 61/A c 19х70-мм НУР,
4 УР воздух-воздух AIM-92 Stinger, или их комбинации.

Индийские военные по результатам проведенных технических испытаний приняли решение закупить американские вертолеты AH-64D "Апач" разработки "Боинга", а не российские ударные вертолеты Ми-28Н "Ночной охотник".
Информацию об этом российским агентствам подтвердили в индийском министерстве обороны и комиссии по закупкам вооружений.По данным неназванных источников, причины выбора индийской стороны "не носят политического характера"."Причины отказа от вертолета Ми-28 были технического характера. По мнению наших специалистов, Ми-28Н не соответствует требованиям тендера по 20 пунктам, в отличие от вертолета "Апач", который показал лучшие характеристики", - приводит РИА Новости слова своего собеседника из комиссии по закупкам вооружений.В мае этого года на авиасалоне в Ле Бурже было объявлено о том, что Нажать Россия подписала контракт о поставке в Индию 80 вертолетов Ми-17.Планы минобороны Индии по закупкам вертолетной техники предусматривают также в перспективе еще несколько конкурсов, в том числе, на поставку многоцелевых вертолетов для ВМС страны. По оценкам экспертов, в ближайшие десять лет Индия примет на вооружение порядка 700 новых вертолетов.
Технические и политические причины

Причиной проигрыша российского боевого вертолета Ми-28Н в индийском тендере стал целый комплекс факторов, и техническое состояние машины среди них не самый главный, заявил РИА Новости директор Центра анализа стратегий и технологий Руслан Пухов.По мнению Пухова, в этом поражении сыграли свою роль три блока причин.
"В данный момент в Индии проводятся еще два вертолетных тендера: на покупку многоцелевого вертолета, в нем участвует российский Ка-226, и сверхтяжелого - здесь российский участник - Ми-26. У обоих вертолетов очень серьезные шансы на успех. И индийцы просто не могут отдать все три победы России", - отметил он.
Кроме того, по его словам, немаловажную роль в решении минобороны Индии сыграло и нынешнее "увлечение" американскими вооружениями."Индийцы хорошо знают сильные стороны американской военной техники, но не слишком знают слабые. И их ждет немало сюрпризов", - заметил эксперт.В то же время директор ЦАСТ рассказал, что Ми-28Н не доработан до идеального состояния.В настоящее время в Индии проводятся еще два тендера на поставку вертолетной техники: 12 тяжелых транспортных вертолетов и 197 легких многоцелевых.По итогам этих тендеров могут быть подписаны контракты общей стоимостью 2,5 миллиарда долларов. В первом конкурсе финалистами стали российский вертолет Ми-26Т2 и американский "Чинук", а во втором - Ка-226Т и Eurocopter AS550.Проигравший тендер Ми-28Н "Ночной охотник" - вертолет огневой поддержки, который может стать основой фронтовой авиации России. По плану он должен заменить вертолеты Ми-24.Министерство обороны России ранее заявило о намерении закупить 300 "Ночных охотников" для нужд армии.

Для того чтобы понять надо посмотреть технические характеристики.

Боевой вертолет нового поколения Ми-28Н ("Ночной охотник") предназначен для поиска и уничтожения танков, бронетехники, живой силы противника; уничтожения защищенных объектов и поражения площадных целей (линий окопов, оборонительных сооружений и др.); постановки минных заграждений; поиска и уничтожения катеров и других малых плавсредств; борьбы со скоростными и низколетящими летательными аппаратами противника; уничтожения малоскоростных воздушных целей днем и ночью в простых и сложных метеоусловиях.

Ми-28Н - разработка Московского вертолетного завода им. М.Л. Миля на базе боевого вертолета Ми-28 (базовый вертолет иногда обозначают Ми-28А).

Прежде чем оформить техническое задание на Ми-28Н, в течение нескольких лет специалисты завода совместно с институтами Министерства обороны формировали облик этого вертолета. Вертолет предназначался для работы с Сухопутными войсками, поэтому специфические особенности этих войск (работа в любое время суток, в простых и сложных метеоусловиях, в отрыве от аэродромов и стационарных баз, совместимость горюче-смазочных материалов, боеприпасов, средств связи и управления, простота эксплуатации применяемой техники) потребовали соответствующих качеств от Ми-28Н.

Выкатка из сборочного цеха первого опытного экземпляра состоялась 16 августа 1996 года, 14 ноября 1996 года вертолет впервые поднялся в воздух.

24 декабря 2008 года госкомиссия по результатам государственных испытаний рекомендовала принять боевой вертолет Ми 28Н на вооружение Минобороны России и поставить его на серийное производство. Ми-28Н будет выпускать Ростовский завод (ОАО "Роствертол").

Ми-28Н представляет собой двухместный (летчик и штурман-оператор) вертолет классической одновинтовой схемы с пятилопастным несущим винтом и Х-образным рулевым винтом, управляемым стабилизатором, колесным неубираемым шасси с хвостовой опорой. Крыло служит для подвески вооружения и дополнительных топливных баков.

Вертолет оснащен комплексом бортового радиоэлектронного и приборного оборудования (БРЭО), обеспечивающим применение оружия и решение пилотажных и навигационных задач днем и ночью в простых и сложных метеоусловиях на предельно малых высотах с автоматическим огибанием рельефа местности и облетом препятствий.

БРЭО также обеспечивает контроль за работой силовой установки и других систем; речевое оповещение экипажа; радиосвязь между вертолетами и с наземными станциями; связь между членами экипажа и запись их переговоров.

Особенности конструкции обеспечивают высокую живучесть вертолета. Выживаемость экипажа при аварийных посадках с вертикальными скоростями до 12 м/сек обеспечивается применением системы пассивной защиты с энергопоглощающими элементами конструкции (шасси, кресла, элементы фюзеляжа).

Тактико-технические характеристики вертолета:

Экипаж - 2 человека (при необходимости в заднем отсеке может перевозиться еще 2-3 человека).

Силовая установка - 2 двигателя ТВ3 117ВМА мощностью 2200 лошадиных сил каждый.

Взлетная масса:

нормальная - 10700 кг
максимальная - 12000 кг

Масса боевой нагрузки - 2300 кг

Скорость полета:
максимальная - 305 км/ч,
крейсерская - 270 км/ч.

Статический потолок - 3600 м.

Динамический потолок - 5700 м.

Дальность полета:
нормальная - 450 км
в перегоночном варианте - 1100 км

Габаритные размеры вертолета:

длина -7,01 м
высота 3,82 м
ширина 5,89 м

Диаметр несущего винта - 17,2м

Для выполнения боевых задач на вертолете используется следующее вооружение:

Несъемная подвижная пушечная установка НППУ 28Н с пушкой 2А42 калибра 30 мм с боекомплектом 250 снарядов.

Универсальные пушечные контейнеры УПК 23 250 (2 шт.) с пушкой ГШ 23Л калибра 23 мм и боекомплектом по 250 снарядов в каждом контейнере.

Противотанковый ракетный комплекс 9 А2313 "Атака-В" с управляемыми ракетами 9М120, 9М120Ф, 9А 2200 (до 16 шт.).

Управляемые ракеты с тепловой головкой самонаведения "Игла" (до 8 шт.).

Неуправляемые ракеты типа С 8 калибра 80 мм в блоках Б8В20 А (до 4 блоков).

Неуправляемые ракеты типа С 13 калибра 122 мм в блоках Б13Л1 (до 4 блоков).

Унифицированные контейнеры малогабаритных грузов КМГУ 2 (до 4 блоков).

Ударный вертолёт AH-64 Apache

В начале 1984 года первая группа вертолетов AH-64A Apache поступила на вооружение армии США. AH-64A, по мнению экспертов НАТО, является наиболее совершенным из всех боевых вертолетов, состоящих на вооружении стран альянса. Он создан для борьбы с танками противника в условиях высокой насыщенности поля боя средствами войсковой ПВО. Возложенные на него задачи AH-64 Apache может выполнять в сложных метеорологических условиях, условиях плохой видимости, днем и ночью. По мнению специалистов, AH-64 Apache является вертолетом XXI века. Он обладает хорошей маневренностью, высокой скоростью полета. Его конструкция рассчитана на перегрузки от -1,5 до + 3,5 Двигатели оборудованы специальным устройством, рассеивающим струю и снижающим температуру выхлопа, что уменьшает вероятность поражения вертолета ракетами с инфракрасной головкой наведения. Лопасти несущего винта имеют обшивку слоистой конструкции из стали и композиционных материалов. Применены принципиально новые решения при креплении лопастей к втулке винта. Лопасть сохраняет работоспособность при попадании пуль калибра 12,7 мм. Шасси - неубирающееся, что значительно увеличило полезную нагрузку вертолета. На AH-64A установлен X-образный рулевой винт, который намного эффективнее обычного. AH-64 Apache оснащен современным радиоэлектронным оборудованием. Впервые на боевом вертолете установлена нашлемная система целеуказания, позволяющая управлять стрелковым и ракетным вооружением движением головы.

Вертолет AH-64A имеет следующее вооружение: противотанковые управляемые ракеты "Хеллфайр" с лазерной системой наведения, автоматическую пушку Хьюз Н230А-1 "Chaingun", установленную между основными стойками шасси, контейнеры с неуправляемыми авиационными ракетами. Использование двух независимых гидросистем, бронированной кабины и наиболее важных систем и участков планера, а также применение топливных баков специальной формы и конструкции позволило разработчикам создать машину, способную выполнить боевую задачу и вернуться на базу после попадания в вертолет снарядов калибром 23 мм. С 1985 года в США начались разработки нового вертолета AH-64B "Апач Браво", который имеет больший размах крыла и двигатели увеличенной мощности. Модификация включает замену электронного оборудования. В комплект вертолета входит нож для перерезания высоковольтных проводов. AH-64A Apache хорошо зарекомендовал себя во время войны в Ираке (1991 г.). В настоящее время компанией "Макдоннелл-Дуглас" производится новая модель вертолета AH-64D, получившая название "Лонгбоу Апач". AH-64D оборудован более современной системой управления вооружением, обеспечивающей ведение прицельной стрельбы с больших дистанций. ВВС Нидерландов и Королевские ВВС Великобритании планируют закупить 30 и 67 вертолетов AH-64D соответственно.
Модификации вертолета AH-64

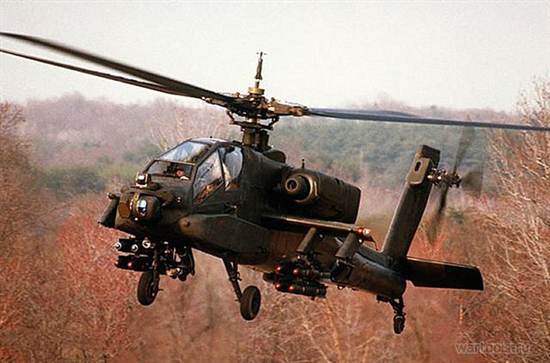

AH-64A Apache - первая серийная модификация.

AH-64B Apache Bravo - модернизированная версия AH-64A, с новой РЛС и новым ГТД и возможностью применения УР "воздух-воздух" AIM-9L Sidewinder.

AH-64C Apache - модернизированная версия AH-64A до стандарта AH-64D.

AH-64D Longbow Apache - усовершенствованный вариант боевого вертолета AH-64 Apache с системой управления огнем Longbow на базе РЛС с милиметровой волной фирмы Westinghouse над втулкой несущего винта, более мощными ГТД General Electric T700-GE-701 (1417 кВт или 1930 л.с.), усовершенствованными ПТУР AGM-114D Longbow Hellfire, доплеровской навигационной системой и процессором. Вертолет оборудован системой позволяющей получать информацию с комплекса Joint-STARS ВВС США. На AH-64D установлена система прицелеивания на базе Target Acquisition Designation Sight (TADS - AN/ASQ-170) и Pilot Night Vision Sensor (PNVS - AN/AAQ-11). Первый вертолет с системой Longbow совершил первый полет 11 марта 1991 г, первый пуск ПТУР Hellfire произведен в мае 1995 г, поставки армии США начались в 1996 г. Вертолеты так же планируется поставить в армии Великобритании и Нидерландов. На английском варианте вертолета будут установлены ГТД Rolls-Royce/Turbomeca RTM322.

AH-64 Sea Apache - версия вертолета для Копуса морской пехоты с РЭО самолета F/A-18, РЛС APG-65 и возможностью использования ПКР AGM-84 Harpoon и/или AGM-119 Penguin и УР "воздух-воздух" AIM-120 AMRAAM или AIM-132 ASRAAM.

Вооружение AH-64 Apache: 1 30-мм пушка M230 Chain Gun с 1200 патронами. Боевая нагрузка - 771 кг на 4 узлах подвески: 16 (4х4) ПТУР AGM-114 Hellfire или 4 ПУ М260 или LAU- 61/A c 19х70-мм НУР, 4 УР "воздух-воздух" AIM-92 Stinger, или их комбинации.

ТТХ AH-64
Год принятия на вооружение 1984
Диаметр несущего винта 14,63 м
Диаметр хвостового винта 2,79 м
Длина вертолета с вращающимися винтами 17,3 м
Длина 14,97 м
Высота 4,66 м
Ометаемая площадь несущего винта 168,1 кв.м
Экипаж 2 чел
Практический потолок 6400 м
Статический потолок 4570 м
Максимальная дальность полета (только с внутренним запасом топлива) 400 км
Максимальная дальность полета (с внешним запасом топлива) 1900 км
Внутренний запас топлива 1157 кг
ПТБ 4 х 871
Максимальная продолжительность полета 3 ч. 9 м. (с внутренним запасом топлива)
Двигатели 2 х General Electric T700-GE-701C
Мощность 2 х 1825 л.с. (1342 кВт)
Максимальная скороподъемность 942 м/мин
Максимальная вертикальная скороподъемность 474 м/мин
Скорость - Максимальная 365 км/ч
Скорость - Крейсерская 293 км/ч
Скороподъемность 14,6 м/с
Масса - Максимальная 9520 кг
Масса - Нормальная 5550 кг
Масса - Пустого 5165 кг

Вот теперь сопоставив цифры,можно увидеть где мы проиграли.

Основной ударный вертолёт Армии США с середины 1980-х годов.

История

Успешное применение AH-1 «Кобра» во Вьетнаме подтвердило жизнеспособность идеи боевого вертолёта. В то же время ситуация с предполагаемым «наследником» «Кобры» оставалась неясной. Амбициозная и дорогостоящая программа AH-56 «Шайенн» продолжалась около десятилетия и была окончательно закрыта в 1972 году. Попытки найти временную замену в виде модели Сикорский S-67, модификаций S-61 и других вертолётов также оказались безуспешными. Наконец в 1972 г. Армия США начала программу усовершенствованного боевого вертолёта (Advanced Attack Helicopter, AAH), предназначенного в первую очередь для борьбы с танками противника в любое время суток и в плохих погодных условиях.

Основные требования, выдвигавшиеся к вертолёту AAH:

Вооружение - 30-мм пушка M230 Chain Gun, 16 противотанковых ракет AGM-114 или 4 установки с 19-ю 70-мм НАР Hydra 70
-Экипаж - 2 человека
-Характеристики: расчётная взлётная масса - 7260 кг, скороподъёмность - 12,7 м/с, перегоночная дальность с ПТБ - 1850 км
-Навигационное оборудование для полётов ночью и в плохих погодных условиях на высоте менее 30 м
-Двигатель - газотурбинный XT-700, что обеспечивало унификацию с проектируемым военно-транспортным вертолётом UH-60
-Система снижения ИК-излучения
-Обеспечение боевой живучести вертолета. В частности нулевая уязвимость вертолёта при одиночном поражении 12,7-мм пулей при скорости 490 м/с и минимизация уязвимости при поражении 23-мм ОФЗ снарядом. Возможность продолжения полёта в течение минимум 30 мин после указанного воздействия по любой части конструкции машины
-Предполагаемый срок службы - 15 лет
-Расчётная стоимость серийной машины - 14 млн. долларов, себестоимость производства 11 - 12 млн. долларов.
В конкурсе принимали участие пять авиастроительных фирм: Боинг-Вертол, Белл, Хьюз, Локхид, Сикорский. Летом 1973 года двум из этих фирм (Белл и Хьюз) были выданы контракты на разработку и выпуск прототипов. Фирма Белл предложила YAH-63 (Модель 409), представлявший развитие AH-1; прототип совершил первый испытательный полёт 22 ноября 1975 года. Чуть раньше, 30 сентября, впервые поднялся в воздух Хьюз YAH-64, пилотировавшийся лётчиками-испытателями Робертом Ферри (Robert Ferry) и Ралеем Флетчером (Raleigh Fletcher). В ходе проведённых армией сравнительных испытаний образец фирмы Хьюз показал своё значительное превосходство над конкурентом в скороподъёмности и манёвренности, и в целом его характеристики даже превосходили армейские требования. Свою роль сыграла и авария YAH-63 в одном из испытательных полётов. В декабре 1976 года было объявлено о победе в конкурсе фирмы Хьюз с вертолётом YAH-64.

После победы в конкурсе фирма продолжила долгие испытания вертолёта, внеся ряд поправок в его конструкцию и бортовое оборудование. В общей сложности объём лётных испытаний составил 2400 часов. Из-за ряда трудностей решение о серийном производстве было отложено на два года. Только летом 1981 года начались войсковые испытания вертолёта. Строевые экипажи остались довольны новой машиной, и 19 декабря того же года было принято решение о серийном выпуске вертолёта под обозначением AH-64A и названием «Апач».

Для выпуска «Апачей» был построен завод в г. Меса (Аризона). Выкатка первой серийной машины состоялась 30 сентября 1983 года, ровно через восемь лет после первого полёта AH-64. В следующем году фирма Хьюз была куплена корпорацией Макдоннел-Дуглас, к которой перешло и производство вертолёта. «Апачи» стали поступать в войска и распределялись по 18 вертолётов на эскадрилью. Первая эскадрилья достигла боеготовности в июле 1986 года. С 1989 года «Апачи» начали поступать в Национальную гвардию США. Серийный выпуск для нужд американских вооружённых сил было завершен в декабре 1994 года после постройки 827 машин. Средняя стоимость одного вертолёта ранней модификации AH-64A оценивается примерно в 14,5 млн. долларов.

Модификации

YAH-64 - прототип. Построено 5 экземпляров.

AH-64A - начальная серийная модификация. Сделано 827 вертолётов. В 1996-2005 годах 501 вертолёт был переоборудован в вариант AH-64D.

GAH-64A - вариант AH-64A, переоборудованный в наземный тренажёр. Переоборудовано 17 вертолётов.

JAH-64A - модификация для проведения специальных лётных исследований. Построено 7 машин.

WAH-64 - вариант для британской армии производства Augusta-Westland с двигателями Rolls-Royce.

AH-64B - вариант, модернизированный с учётом боевого опыта операции «Буря в пустыне». Оснащён увеличенным крылом, новыми средствами связи и навигации, усиленной бронезащитой. Разработка закончена в 1992 году.

AH-64C - модернизированный AH-64A. До прекращения программы в 1993 году было модернизировано всего два вертолёта.

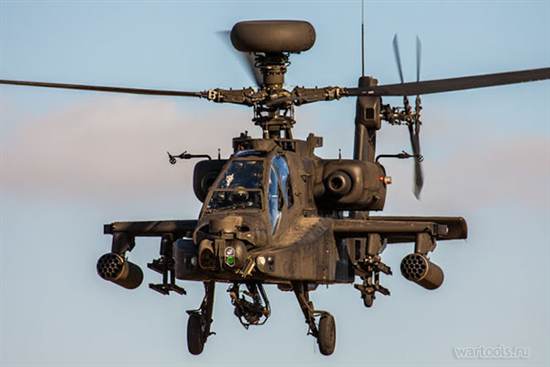

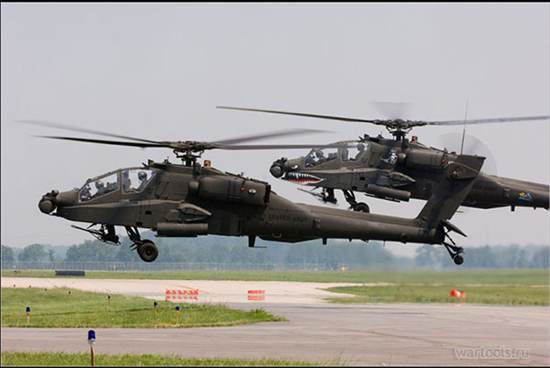

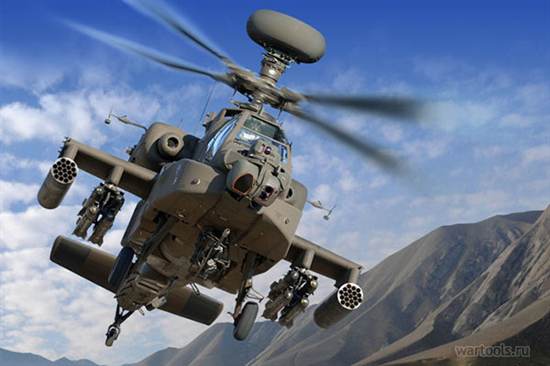

AH-64D Apache Longbow - вторая основная модификация «Апача» («Лонгбоу» означает «длинный лук»). Основная особенность - РЛС миллиметрового диапазона AN/APG-78 «Лонгбоу», расположенная в обтекаемом контейнере над втулкой несущего винта. Кроме того, установлены усиленные двигатели и новое бортовое оборудование. Поступил на вооружение в 1995 году, однако до 1997 года на «Апачах» этой модификации не оборудовалась надвтулочная РЛС. Планируется модернизировать в этот вариант все остающиеся AH-64A в 2008 году.

AH-64E AH-64 Block III - лопасти винтов сделаны из композитных материалов, двигатели T700-GE-701D (2000 л.с), более современная электронная система управления полетом, способен управлять несколькими беспилотными летательными аппаратами, скорость до 300 км/ч, дальность полета более 1,9 тыс. км.

Конструкция

Несущая система

Конструктивно АН-64 спроектирован по одновинтовой схеме с четырехлопастными винтами. Длина лопасти несущего винта составляет 6 метров. Лопасти композитные. Лопасти имеют 5 стальных лонжеронов покрытых стекловолокном. Задняя кромка покрыта крепким графитовым композиционным материалом, передняя сделана из титана. Титан способен выдерживать лёгкие касания винтом деревьев и прочих препятствий (это свойство необходимо при облёте и огибании местности на предельно малой высоте).

Силовая установка

AH-64 оснащены двумя двигателями.

Особенности конструкции

Двигатели AH-64 разнесены, являются взаимозаменяемыми.
-Также вертолёт оборудован экранными выхлопными устройствами (ЭВУ), для снижения теплового излучения выхлопа двигателей. Принцип её работы заключается в смешивании горячего выхлопа с холодным забортным воздухом.
-В носовой части фюзеляжа на турельной установке размещены: видеокамера, лазерная система измерения расстояния и подсвета цели, тепловизор, изображение с которого передаётся на телеэкран пилота, подвижная пушечная установка.
-Для снижения шума вертолёта, хвостовой винт заменен на Х-образный. Лопасти РВ установлены под разным углом, таким образом, каждый из них подавляет часть шума, производимого другим. В данном случае двойной винт работает тише одиночного.
-Основные опоры шасси (неубирающееся шасси), оснащены мощными амортизаторами. Амортизаторы способны поглотить энергию удара при аварийной посадке с вертикальной скоростью до 12,8 м/с, не допуская травмирования экипажа.
-Надвтулочный радар (для модификации D), исполняющий задачи картографирования и радиолокации.
-Система постановки ИК помех ALQ-144 и автомат выброса ИК ловушек.

РЛС APG-78

Дальность 8 км
-Диапазон мм (Ka диапазон)
-Количество сопровождаемых целей: 256
-РЛС обеспечивает:
-оповещение о ракетной атаке
-полёт на малых высотах
-обнаруживает излучающие РЛС
-автоматическое обнаружение подвижных и неподвижных целей и их классификация

TADS

Электронно-оптическая система TADS (Target Acquisition and Designation Sights, Pilot Night Vision System)

Система TADS включает в себя следующие подсистемы:
-лазерный дальномер-целеуказатель (LRF/D);
-ИК-система ночного видения (FLIR) с 30 кратным увеличением;
-оптическая система прямого видения (DVO);
-телевизионная система отображения в дневное время (DT);
-Углы обзора:
-+/- 120 по азимуту
-+30/-60 по углу места

Вооружение

Авиационная одноствольная автоматическая пушка M230

Калибр 30х113 мм
-Длина 1,68 м
-Масса 57,5 кг
-Скорострельность 600-650 выстрелов в минуту
-Начальная скорость снарядов 805 м/с
-Привод электрический
-Боеприпасы:
-патрон с осколочно-фугасным снарядом М799, снаряжение: 43 г взрывчатого вещества;
-патрон с бронебойно-кумулятивным снарядом M789 с бронепробитием около 300 мм гомогенной брони.

Боевое применение

«Боевое крещение» AH-64 свершилось в ходе американского вторжения в Панаму в декабре 1989 года. Полученный боевой опыт был достаточно символическим: в операции приняли участие всего 11 машин. Состоялось несколько успешных пусков ракет AGM-114.

Более серьёзным испытанием стала операция «Буря в пустыне» в 1991 году. Именно «Апачи» совершили первые выстрелы этой войны, совершив налёт в ночь на 17 января на две иракские радиолокационные станции в районе Багдада, угрожавшие коалиционной авиации над иракской столицей. Обе РЛС были уничтожены. В дальнейшем AH-64 участвовали в ряде пограничных столкновений с иракскими войсками в период воздушной фазы кампании. 24 февраля началось наземное наступление Многонациональных сил; за четыре дня наземной войны AH-64 показали себя как эффективное противотанковое средство. Также они выполняли непосредственную поддержку войск, иногда взаимодействуя с штурмовиками A-10. По одним американским данным, «Апачи» уничтожили свыше 500 иракских танков, а также множество другой бронетехники. По другим американским данным, было уничтожено 278 танков, при этом проверка на то, что эти цели уже были поражены другими средствами, не осуществлялась. Был зафиксирован случай, когда «Апач» за один вылет уничтожил восемь иракских Т-72. Также иногда от «Апачей» попадало и своим танкам. Потери в ходе операции составили 3 вертолёта.

В ходе военной операции НАТО против Югославии в 1999 году эскадрилья AH-64 была отправлена в Албанию и предназначалась для поддержки возможного сухопутного наступления в Косово. Однако в конце апреля - начале мая два «Апача» были потеряны во время тренировочных полётов над Албанией, экипаж одного из них погиб. В конечном счёте AH-64 участия в боевых действиях не приняли. По утверждениям некоторых неофициальных сербских источников, около десятка «Апачей» были выведены из строя 26 апреля в итоге атаки сербской авиации на авиабазу Ринас, однако сам факт проведения этой операции не подтверждается ни командованием НАТО, ни официальными сербскими представителями.

AH-64 активно использовались с первого дня вторжения в Ирак в марте 2003 года. Впервые были задействованы машины модификации AH-64D. В целом, «Апачи» подтвердили свою высокую репутацию в этой войне. Трудности возникали в основном из-за неудачной тактики применения, наиболее известным примером чего является рейд против бригады из состава дивизии Республиканской гвардии «Медина» 24 марта 2003 года. Во время взлёта один вертолёт разбился. Столкнувшись с неподавленной и хорошо организованной системой ПВО противника, 30 из 33 участвовавших в налёте «Апачей» получили повреждения. 1 вертолёт был сбит, из вернувшихся на базу вертолётов только 7 оставались полётопригодными, 2 повреждённых было списано. Экипаж сбитого вертолёта попал в плен, а вертолёт был позже уничтожен ударом авиации. «Апачам» удалось подбить 12 иракских танков. Один из пилотов «Апачей» чудом сумел довести машину до базы, после того как был ранен в шею пулей из автомата Калашникова, пробившей броню вертолёта.

С началом в Ираке партизанской войны потери AH-64 стали возрастать. Главной причиной этого является свойственная для партизанской войны неожиданность обстрела с земли, особенно во время полёта над городскими кварталами, когда практически невозможно определить, откуда ведётся огонь. Вертолёт просто физически не успевает совершить противозенитный манёвр. Кроме того, броня «Апача» предназначена лишь для защиты от огня из пулемётов и, частично, из малокалиберных зенитных орудий. Как и любой другой вертолёт, он уязвим для ракет ПЗРК. На 2005 год в Ираке только по боевым причинам было потеряно 27 «Апачей». В 2006 году иракцы уничтожили возле Багдада не менее 3 «Апачей». Иракские повстанцы тщательно изучали фотографии мест дислокации американских «Апачей», выложенные в сеть. Так, в 2007 году, на основе изучения снимков был произведён миномётный обстрел мест дислокации вертолётов, в результате которого было полностью уничтожено четыре AH-64. Кроме этого, в 2007 году, иракцы сбили в воздухе не менее 3 «Апачей». Таким образом, за первые четыре года войны иракцы уничтожили как минимум 37 вертолётов AH-64 «Апач». Потери по техническим причинам и ошибкам пилотов не известны.

Американские, британские и голландские вертолёты применяются в боевых операциях в Афганистане.

Израильские вертолёты впервые были применены в бою в 1991 году на территории Ливана. Они использовались во время ограниченных военных операций против «Хизбаллы» в 1993 и 1996 годах. Широкое применение «Апачи» получили в ходе второй палестинской Интифады 2000-2005 годов. Как правило, они наносили показательные удары по объектам палестинских организаций в ответ на проводимые диверсии, но приняли участие и в настоящей поддержке наземных войск в ходе операции «Защитная стена» в марте-апреле 2002 года. Во время Ливанской кампании летом 2006 года AH-64 использовались для нанесения ударов по целям на территории Ливана. Было потеряно три машины, в том числе две столкнулись друг с другом в воздухе. По предварительным данным, все потери были небоевыми, хотя «Хизбалла» взяла на себя ответственность за сбитие всех трёх вертолётов.

24 марта 2003 года телекомпании всего мира продемонстрировали видеозапись иракского телевидения: лежащий на земле AH-64 в окружении иракцев. Официальный Багдад заявил, что крестьянам удалось сбить два вертолёта, один из которых был сбит крестьянином Али Обейдом Мангашем из своего охотничьего ружья. Утверждалось, что меткий стрелок получил орден и назначенное Саддамом Хусейном за сбитый вертолёт США денежное вознаграждение - 50 миллионов динаров (около 20 тысяч долларов). Однако после того как активные боевые действия закончились, журналисты кувейтской газеты Аль-Раи Аль-Ам нашли Мангаша и узнали, что в действительности он не получил ни ордена, ни денег. Утром 24 марта он обнаружил на своём поле брошенный американский вертолёт (один из «Апачей», подбитых в ходе атаки на позиции дивизии «Медина») и сообщил о находке властям. Его проинструктировали рассказать приехавшей съёмочной группе, что вертолёт был сбит им из ружья, что якобы стало хорошим пропагандистским ходом. Экипаж вертолёта впоследствии был найден и взят в плен. Эта история превратилась в «городскую легенду», до сих пор имеющую некоторое распространение в Интернете. Тем не менее «Апач» не предоставлял полной защиты экипажа от малокалиберного оружия. Известны достоверные случаи ранения пилотов из автомата Калашникова.

Состоит на вооружении

Бахрейн (8 AH-64A)
-Великобритания.66 AH-64D на 2010 год. На вооружении находятся вертолёты WAH-64D, производившееся фирмой Уэстланд по лицензии (всего сделано 67 машин из предоставленных фирмой Боинг комплектов деталей). На них оборудованы британские двигатели Роллс-Ройс/Турбомека RTM 322. В британской армии они сменили вертолёты «Линкс» в качестве тактического ударного вертолёта.
-Греция 20 AH-64A,12 AH-64D на 2010 год
-Египет 35 AH-64A на 2010 год (36 AH-64A, которые предполагалось переоборудовать в AH-64D)

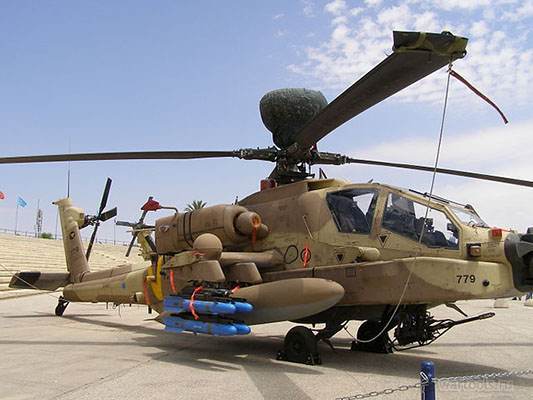

-Израиль (30 AH-64A, получивших местное наименование «Петен»;18 AH-64D «Сараф») на 2010 год
-Индия планирует 22 AH-64D Apache Longbow с 2011 года
-Индонезия планирует приобрести 8 AH-64E Apache Block III с 2014 года
-Катар 24 вертолёта на 2014 год
-Кувейт 12 AH-64D на 2010 год
-Нидерланды. 29 AH-64D на 2010 год. Королевские ВВС Нидерландов некоторое время располагали взятыми в лизинг AH-64A (12 машин), а затем сделали заказ на 30 AH-64D без радара. Голландские вертолёты в разное время располагались в Джибути, Боснии и Герцоговине, Афганистане.
-ОАЭ (30 AH-64A) на 2010 год
-Саудовская Аравия (12 AH-64A) на 2010 год
-Сингапур 12 AH-64D на 2010 год
-США 741 AH-64 (241 AH-64A, и 500 AH-64D на январь 2010)
-Китайская Республика - 6 на ноябрь 2013 года. В октябре 2010 заключён контракт на поставку 30-ти AH-64E Apache Block III
-Южная Корея в апреле 2013 заключён контракт на поставку до 2018 года 36-ти AH-64E Apache Block III
-Япония 10 AH-64D на 2010 год

Тактико-технические характеристики

ТТХ семейства АН-64

Технические характеристики

И очень удивился. Оказывается, "военное обозрение" размещает материалы уровня "Звезда", без какой-либо премодерации специалистом. Если очень коротко, автор объясняет проигрыш Ми-28НЭ американскому АН-64D «Апач Лонгбоу» в индийском тендере. Самая главная причина, описанию которой посвящено 80% статьи - проигрыш российских ракет "Атака" американским "Хелфайр". Плюс автор еще и грозится с 2016 года суперсовременными ПТУР JАGM четвертого поколения, которые к контракту вообще не имеют никакого отношения.
Автор почему-то "забыл", что тендер вообще-то стартовал в 2008 году!!!

Оценивать проигрыш вертолета "плохими" ракетами глупо. Тем более когда преимущество - это "выстрелил и забыл" у "Хелфайр" вместо сопровождения ракеты оператором, как у "Атаки". Не буду уличать автора в конкретной лжи при приведении характеристик ракет и их модификаций - не в этом суть. Главная ложь в том, что Индия спокойно могла закупить Ми-28НЭ и оснастить их купленными у янки "Хелфайрами".


Причина проигрыша иная. "Апач" применяется много лет, у него богатая история боевого применения. А Ми-28Н мало того, что только что был принят на вооружение, он упал во время учений из-за "захлебнувшихся" двигателей (вертолет цел, экипаж тоже). Индийцы просто не собиралсь после покупки возиться с доводкой вертолета, который сегодня по всем параметрам превосходит «Апач Лонгбоу». Но это сегодня, а не на момент покупки первых американских вертолетов. Дорога ложка к обеду. Повторю - это в двух словах.

Теперь о ракетах. Автор много и справедливо пишет о том, что ракеты с принципом "выстрелил и забыл" хороши для борьбы с партизанами. Именно потому, что позволяют снизить время пребывания носителя в зоне поражения при прицеливании и пуске. Это важное, но единственное преимущество. Все остальное - недостатки. Вся техника, снабженная системами типа "Штора" и ей подобными, от этих ракет отмахнется в том же автоматическом режиме, что и у ГСН ракеты. Мало того, в условиях задымления и с использованием различных помех, автоматическое наведение еще больше страдает. Как результат - "Атака" становится более эффективной.

В статье упоминается плохая тяжелая пушка с малым боекомплектом у Ми-28. Яркий пример предвзятости. Американская пушка М230 массой 54 килограмма обеспечивает скорострельность 625 выстрелов в минуту при эффективной дальности стрельбы 3 километра. Создана именно для вертолета и отличается не слишком высокой точностью и недостаточной мощностью.

На Ми-28Н устанавливается старая и проверенная модифицированная танковая пушка 2А42. Она заметно тяжелее американской и обладает серьезной отдачей. Тем не менее ее точность выше, чем у М230. При этом 2А42 - самое мощное вертолетное орудие в мире: вес снаряда и начальная скорость почти вдвое больше, чем у М230, дальность стрельбы - 4 километра, скорострельность - до 900 выстрелов в минуту. Снаряд, выпущенный с Ми-28Н, прошивает 15-миллиметровую броню с 1,5-километровой дистанции.

Мало того, 2А42 исключительно надежна и практически не перегревается в отличие М230. 2А42 способна полностью, без перерывов на охлаждение, выпустить весь боекомплект. Плюс стрелок сам выбирает тип снаряда: бронебойный или осколочно-фугасный.

Я остановился на сравнениях орудий, потому что это проще - большой выбор модификаций ракет и их применение с вертолета можно обсуждать бесконечно. Главное преиущество "выпустил и забыл" - массовый пуск и минимальное время нахождение вертолета в зоне вероятного поражения. Но Hellfire AGM-114A с лазерным наведением и AGM-114B с радиолокационным наведением имеют дальность 6-7 километров, и они, в отличие от российских ракет, дозвуковые. На то, чтобы добраться до цели на 4 километра, ракеты тратят 15 секунд, тогда как российским на это требуется в 1,5 раза меньше времени. А новая версия ракеты «Атака-Д» обладает дальностью действия уже до 10 километров.

Это если описывать вооружение. Возвращаясь же к проигранному тендеру стоит напомнить, что всегда и всюду выигрывают в равных условиях образцы, имеющие историю боевого применения и обкатанные. Что касается индийского контракта, то есть еще одна тонкость - в законодательстве Индии предусмотрена диверсификация аоенных закупок. Чем и пользуются западные конкуренты, предлагая зачастую более дорогие машины, ракеты, ....

Автор опуса вскользь описывает бронирование Ми-28НЭ уничижительно: "бронекоробка экипажа выполнена из 10-мм листов алюминиевого сплава, на которые наклеены керамические плитки. Такая конструкция может спасти экипаж от пуль калибра 7,62 мм".

Вот эта фраза сразу показывает, что статья писалась не малограмотным человеком, а специалистом, которому сознательно заказали разгромный материал. Мой тезка действительно много пишет о военной технике и случайно подобное не напишет. Кто именно гадать бесполезно. Может и стратеги в Москве, считающие, что о россиской технике надо писать плохо до тех пор, пока обратное не стало очевидным в той же Сирии.

На самом деле описана была лишь бронекапсула экипажа. Но - частично. На самом деле, так называемая «ванна», выполнена из 10-мм листов алюминия, на которые наклеены 16-мм бронеэлементы из керамики. Но это лишь малая часть бронезащиты.

В целом же "Ночной охотник" защищен высокостойкой броней, полностью броневое плоскопараллельное остекление выдерживает прямые попадания бронебойных пуль калибром 12,7 мм в лобовые стекла и пуль калибром 7,62 мм в боковые стекла и стекла дверей, броня корпуса выдерживает попадание осколочно-фугасных снарядов калибра 20 мм, лопасти сохраняют работоспособность при попадании 30 мм снарядов [*] .

Двери кабины выполнены из стеклопластика с алюминиевой плитой и керамической броней. Лобовые стекла кабины представляют собой прозрачные силикатные блоки толщиной 42 мм, а боковые стекла и стекла дверей — из таких же блоков, но толщиной 22 мм. Кабина лётчика отделена от кабины оператора 10-мм алюминиевой бронеплитой, что сводит к минимуму поражение обоих членов экипажа при разрыве малокалиберного осколочно-фугасного зажигательного (ОФЗ) снаряда в одной из кабин. Топливные баки заполнены пенополиуретаном и снабжены латексным самозатягивающимся протектором.

Расстрел Ми-28 от 7,62 до 20-мм пушки в упор. Причем старого Ми-28:

Ниже видео того, как падает "Ночной охотник" и что происходит с экипажем. Так, для примера живучести капсулы. Система спасения и многое другое описано в видео выше:

Представитель Министерства обороны США обнародовал сообщение, в котором говорится о получении компанией Boeing контракта на ударные вертолеты AH-64 Apache.

Для нужд армии США подрядчик компания Boeing должна поставить 35 вертолетов последней модификации на сумму 591 млн. долларов.

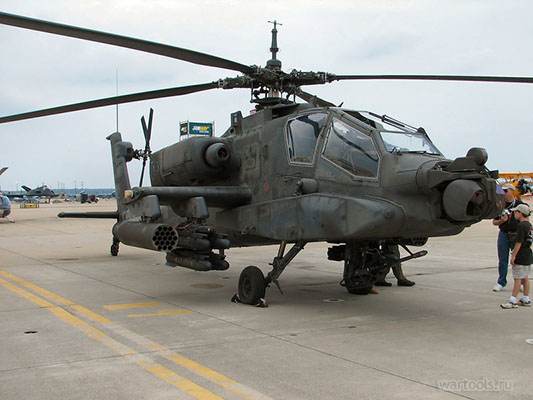

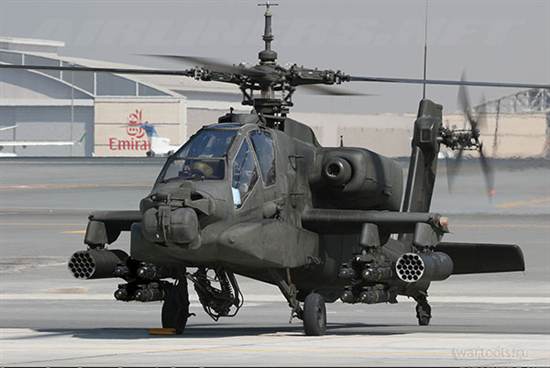

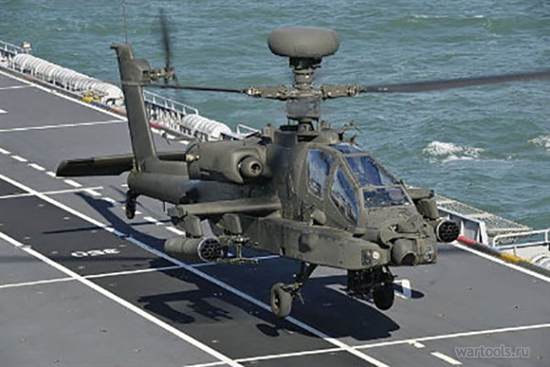

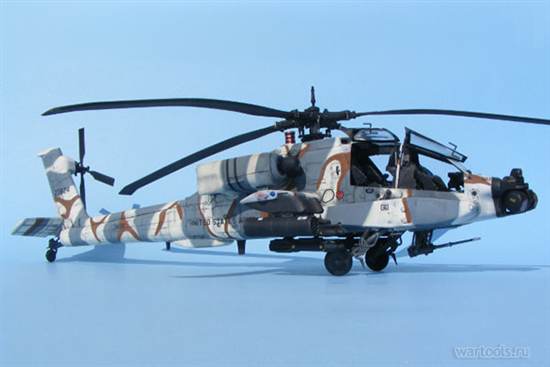

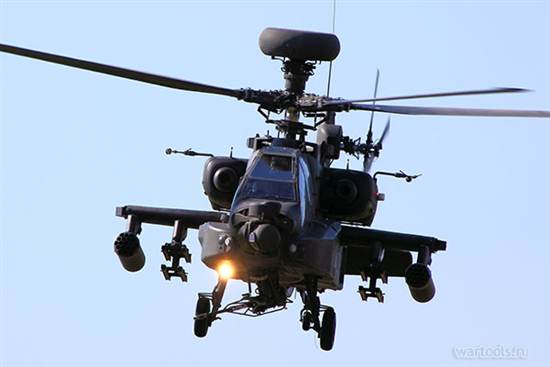

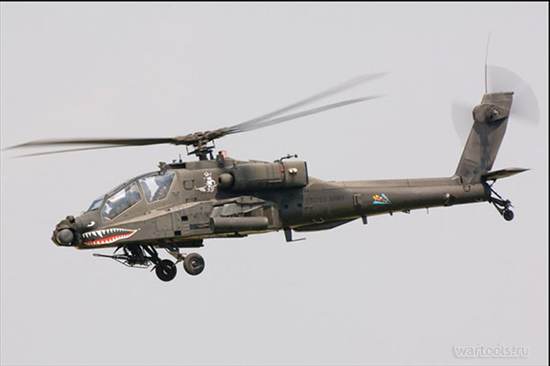

Boeing AH-64 Apache это четырехлопастной ударный вертолет, оснащенный колесным шасси и имеющий экипаж состоящий из 2 пилотов.

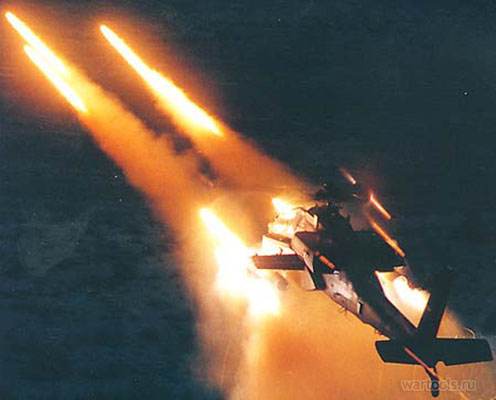

Helicopters имеет вооружение - 30 мм автоматическую пушку M230 Chain Gun с боекомплектом 1200 выстрелов, расположенную под основным шасси, под передней частью фюзеляжа вертолета. Для размещения вооружений установлены 4 узла внешней подвески, где крепятся, как правило, ракетные пусковые установки AGM-114 Helifire и Hydra 70. Для повышения живучести вертолет оснащен дополнительными системами резервного дублирования основных рабочих процессов в ходе полета.

Модель AH-64 Apache пришла на смену боевому вертолету AH-1 Cobra. Последняя модификация вертолета производится на заводах компании Boeing Defence с 1997 года по настоящее время. Всего выпущено более 2000 летательных аппаратов.

В армии США вертолет является основной боевой машиной, а также используется вооруженными силами Греции, Японии, Израиля, Нидерландов и Сингапура. По лицензии производится в Великобритании под названием Agusta Westland Apache.

Первые образцы вертолета Apache поступили в армию в 1981 году. После тщательных испытаний в полевых условиях и в ходе боевых действий получили одобрение для массовой поставки в подразделения армии США. В ходе преобразований в компании Boeing и доработок проекта с 1997 года Apache производится на заводах компании.

В ходе модернизации вертолета выпускались модификации Apache: AH-64A, AH-64A+/D, AH-64E, WAH-64D.

AH-64 Apache имеет четыре лопасти главного ротора и четыре лопасти хвостового ротора. Экипаж в салоне вертолета расположен тандемом: спереди сидит наводчик, а сзади на возвышении пилот. На Helicopters установлена силовая установка, состоящая из двух двигателей турбовального типа GE T700, мощностью (в зависимости от модификации) 1696 - 2100 л.с. Одной из особенностей вертолета Apache было - применение интегрированного шлема с отображением прицельных систем (IHADSS). Шлем позволял пилоту управлять наведением автоматической пушки с ведением прицельной стрельбы по противнику.

AH-64 разработан, чтобы выполнять боевые задачи круглосуточно при неблагоприятных условиях, за счет использования систем ночного видения.

Технические характеристики вертолета

· экипаж - 2 чел.;

· вес (пустой) - 5165 кг;

· вес (снаряженный) - 8000 кг;

· максимальный взлетный вес - 10433 кг;

· силовая установка - 2 турбовальных двигателя GE T700-GE-701$

· максимальная скорость - 293 км/час;

· крейсерская скорость - 265 км/час;

· радиус боевых действий - 476 км и 295 мин;

· максимальная высота подъема - 6400 м (с минимальной нагрузкой);

· вооружение: 1х3омм M230 Chain Gun с боекомплектом 1200 выстрелов,

· ракеты Hydra 70 -70 мм и CRV 70 - 70 мм, воздух - земля, AGM-114 Hellfire.

Вертолет продолжает поступать на вооружение армии США и его союзников, проходит постоянную модернизацию и перевооружение.
