Самоходная пушка 2с5 гиацинт. Русские цветочки крупных калибров: «Пион», «Гиацинт», «Тюльпан

Многие люди, интересующиеся вопросами вооружения армии, составили для себя во многом ошибочное мнение о том, что ствольная артиллерия в существующих условиях стала практически невостребованной. И в самом деле: казалось бы, для чего она нужна, когда на поле боя царствует ракетное оружие? Не торопитесь, не все так просто.

Дело в том, что ствольная артиллерия намного дешевле в производстве и эксплуатации. Кроме того, при условии использования снарядов с оптико-лазерным наведением («Китолов-2») она способна (на обычной дистанции, конечно же) показывать не менее впечатляющие, чем ракеты, результаты на поле боя. Не стоит также забывать и о возможности применения атомных малогабаритных зарядов. В условиях серьезной войны это может оказаться чрезвычайно полезным.

А потому сегодня мы обсудим САУ «Гиацинт» - одну из самых впечатляющих систем этого класса.

Предыстория

В годы Второй мировой войны самоходные артиллерийские орудия зарекомендовали себя как мощное и опасное оружие, наличие которого нередко могло решить исход боя в пользу той или иной стороны конфликта. Их цена была значительно ниже, чем таковая у танков, но в определенных условиях дешевые и не слишком хорошо бронированные машины могли эффективно уничтожать тяжелую вражескую бронетехнику. Для нашей страны это было особенно важно на начальном этапе войны, когда военной техники катастрофически не хватало, а ее производство требовалось максимально упростить и удешевить.

Практически все мотострелковые дивизии СССР в послевоенный период комплектовались танками и САУ на смешанной основе. У каждого мотострелкового полка было качественное артиллерийское вооружение, которое представляла полная батарея СУ-76. Значительно возросла доля прочего артиллерийского вооружения, которое было создано еще в годы войны.

Все САУ, принятые на вооружение в тот период, предназначались исключительно для поддержки атакующей пехоты в бою. Впрочем, в послевоенное время все чаще предписывала использование самоходных установок вместе или вместо танков.

В 50-60-е годы роль САУ постоянно падала. Нередко вставал вопрос о полном прекращении их производства и замене этого типа вооружения танками. Так, к середине 60-х годов было разработано очень мало новых моделей самоходных орудий. Практически все из них базировались на старых танковых шасси времен Второй мировой, оснащаясь новыми бронированными корпусами.

Упадок отрасли

В конце 50-х годов прошлого века Никита Хрущев, страстный фанат ракетного вооружения, санкционировал практически полную остановку развития ствольного вооружения в СССР. Из-за этого мы отстали от своих вероятных противников не на один десяток лет. История неоднократно наказывала СССР за этот просчет: уже в 60-х годах выяснилось, что значение ствольной артиллерии осталось на прежнем уровне. Особенно ярко это подтвердил эпизод в Китае, после которого генсек пересмотрел свои взгляды на эту проблему.

Тогда гоминдановцы разместили целую батарею дальнобойных американских гаубиц и начали спокойно обстреливать территорию материкового Китая. Китайцы и наши военные советники оказались в крайне неудобном положении. У них были пушки М-46 калибром 130 мм, но их снаряды не доставали до батарей противника даже при условии попутного ветра. Один из советских советников предложил оригинальный выход: чтобы добивать до цели, нужно было просто как следует прогреть снаряды!

Обе стороны конфликта сильно удивились, но прием оказался удачным. Именно этот случай и послужил толчком разработки в 1968 году САУ «Гиацинт». Ее создание поручили пермским специалистам.

Направления работ

Так как работу требовалось закончить как можно быстрее, разработка пошла сразу в двух направлениях. Специалисты вели работу как в области создания самоходного, так и буксируемого орудия (индексы «С» и «Б» соответственно). Главное управление артиллерии сразу же присвоило этим машинам обозначения 2А36 и 2А37. Важной их особенностью была не только уникальная баллистика, но и специальные боеприпасы, которые изготавливались специально для САУ «Гиацинт». 152 мм - довольно распространенный калибр, но мало кто знает, что в Советской Армии не было других боеприпасов аналогичного калибра, которые могли бы быть использованы этими самоходными установками.

Общие сведения

В Перми создавалась непосредственно артиллерийская часть, в Екатеринбурге проектировали шасси, а в институте НИМИ лучшие специалисты думали над созданием наиболее подходящих для такой системы боеприпасов. Уже в 1969 году на рассмотрение комиссии были предложены два варианта новой САУ: в рубочном и башенном варианте. Одобрен был второй вариант. В 1970 году правительство инициировало полномасштабные работы над САУ «Гиацинт». Уже в начале 1971 года на «суд общественности» были представлены первые пушки калибра 152 мм, но по причине неготовности снарядов стрельбы перенесли.

Экипаж «Гиацинт С» состоит из пяти человек. По шоссе машина может передвигаться со скоростью до 60 км/ч, запас хода составляет около 500 километров. Корпус изготавливается из броневых листов (алюминиевые сплавы) толщиной 30 мм при помощи сварки. Такая броня не обеспечивает сколь-нибудь адекватной защиты экипажа даже от крупнокалиберных пулеметов, а потому при выполнении боевых задач необходимо особенно хорошо продумывать расположение машины на местности.

Кроме того, недостатком установки «Гиацинт С» является ее достаточно низкая скорострельность - не более пяти выстрелов в минуту. Следует учесть, что подача снарядов выполняется вручную, а потому при интенсивном бое расчет может попросту устать, что еще более снизит эффективность такого заряжания. И еще - учитывая характеристики отечественных зим, не стоит удивляться прохладному отношению военных к открытому орудию, не прикрытому башней. Даже в условиях чеченского «холодного» периода бывали случаи обморожений расчетов «Гиацинтов».

Оправданием разработчиков может стать разве что тот факт, что изначально данная САУ планировалась в момент «холодной» войны. Проще говоря, она была разработана специально для ведения боевых действий в условиях Западной Европы, где зимой редко наблюдаются температуры ниже 7-8 градусов по Цельсию. Стоит вспомнить хотя бы о том, что БМП-1, спроектированная для тех же условий, далеко не самым лучшим образом проявила себя в Афганистане (хотя и по другим причинам).

Силовая установка и шасси

Моторно-трансмиссионное отделение располагается в передней части корпуса. Силовая установка представлена V-образным двигателем В-59, V-образной формы с мощностью 520 л.с. Особенность в том, что он скомпонован в одно целое с двухпоточной трансмиссией. Отделение для командира орудия находится справа от двигателя. Сразу перед командирской башенкой расположено рабочее место механика-водителя. Непосредственно боевое отделение располагается в центральной части корпуса. Снаряды находятся в вертикальных укладках.

Используемое в данной машине шасси фактически аналогично тому, которое было использовано при создании САУ «Акация». Так как относится к открытому типу, орудие смонтировано открыто. Эта ее особенность позволила сделать машину несколько короче. Так как артиллерийская установка «Гиацинт» имеет сравнительно небольшие размеры (по отношению к аналогам), ее удобно транспортировать по воздуху.

Изначально предполагалось вооружить новую машину еще и но этот вариант не был принят. Позднее его все-таки внесли в проект вторично. К 1972 году были окончательно готовы проекты обоих типов «Гиацинта» с орудием раздельно-гильзового способа заряжания. Следует учесть, что в то же время разрабатывался вариант с картузными зарядами. Впрочем, этот вариант так и не продвинулся дальше эскизов. В серию САУ «Гиацинт» пошли уже в 1976 году, причем сразу же началось насыщение войск новой техникой.

Боевую «обкатку» новая техника получила в Афганистане, причем военные сразу же дали этой самоходной установке немало лестных характеристик. Их особенно впечатлил мощный снаряд, который мог с успехом использоваться для разрушения мощных укреплений талибов. Кое-где самоходная 152-мм пушка «Гиацинт» получила прозвище «Геноцид», которое намекает на ее боевое могущество.

Характеристики пушки

Конструкция пушки 2А37 достаточно стандартна: труба-моноблок, казенник и без которого при таком впечатляющем калибре обойтись не удастся. К слову говоря, он относится к щелевому типу. Затвор полуавтоматический, скалочного типа с горизонтальным перекосом. Пушка оснащена тормозом гашения отката гидравлического типа, а также накатником (пневматическим), особенность которого состоит в том, что его цилиндры откатываются вместе со стволом. Наименьший откат - 730 мм, наибольший - 950 мм.

Досылатель цепного типа работает в два приема: сначала посылает в казенник снаряд, а уж только после него подходит очередь гильзы. Упрощают работу экипажа секторные подъемные и поворотные механизмы. Поворачивается пушка на простейшем станке, устройство которого исключает практически все основные поломки.

Прочие особенности

В горизонтальной области пушка может наводиться в пределах 30°. Возможности наведения по вертикали - от -2,5° до 58°. Орудие закрывается прочным щитом, который предохраняет экипаж машины от пуль, осколков и ударной волны, возникающей при выстреле. Щит сделан путем простейшей штамповки из цельного листа броневой стали. Еще раз напомним, что «Гиацинт» - САУ. Фото неплохо показывают ее низкую защищенность. Эта черта данной техники обусловлена тем, что для прямых боевых столкновений с противником она не предназначена.

Прицельные приспособления представлены простым механическим прицелом Д726-45, скомпонованным с орудийной панорамой ПГ-1М. Для наведения на более близкие и хорошо видимые цели предназначен ОП4М-91А. Масса орудия составляет 10 800 кг.

Сведения о шасси и боекомплекте

В целях унификации шасси САУ 2С5 «Гиацинт» было построено на той же базе, что и у САУ 2С3 «Акация». Как и в случае с «Акацией», весь боекомплект размещен внутри корпуса, но подача снарядов к орудию выполняется вручную. Снаружи, в кормовой части машины, крепится массивная плита-стабилизатор. Она упирается в грунт при стрельбе, сообщая установке необходимую устойчивость.

Именно поэтому САУ «Гиацинт» в принципе не может стрелять с ходу. Впрочем, нормативное время приведения установки из походного положения в боевое составляет всего четыре минуты, так что практическая эффективность этой САУ весьма велика. Эта самоходная пушка обладает прекрасной маневренностью, что обеспечивает быстрое передвижение на поле боя. Не забывайте про встроенное оборудование для окапывания. Воспользовавшись им, экипаж может заглубить машину в землю всего за несколько минут.

Следует знать, что изначально штатным боеприпасом служил снаряд ВОФ39, имевший общую массу 80,8 кг. За поражающий эффект в нем отвечает заряд ОФ-29 (46 кг), в котором используется почти пять килограммов сильного взрывчатого вещества A-IX-2. Взрыватель - простейший (ударного действия) В-429. Чуть позже разработчики создали выстрел ЗВОФ86, который, будучи скомпонован со снарядом ОФ-59, может быть использован для поражения целей на дистанции до 30 километров.

В обычный боекомплект входят три десятка выстрелов раздельно-гильзового заряжания, причем среди них есть новые типы выстрелов с улучшенной аэродинамической формой, а также снаряды с активным лазерным самонаведением.

«Ядерный цветок»

В общем-то в нашей прессе это не слишком афишировалось. В западной же издавна проскакивали сообщения о том, что САУ «Гиацинт» может использовать ядерные заряды мощностью до 0,1-2 кТ. Известно, что на сегодняшний день в нашей стране разрабатываются совершенно новые снаряды калибром 152 мм для «Гиацинта». Одним из наиболее интересных является кассетный снаряд 3-0-13, причем в планах создание самостоятельно наводящихся осколочных элементов для него. Весьма перспективными выглядят снаряды, предназначенные для постановки активных помех, которые серьезно затрудняют или делают невозможной работу вражеской электроники.

Тактическое назначение

Данное орудие предназначено для подавления действующих артиллерийских батарей противника, разрушения ДОТов и прочих полевых укреплений, уничтожения разнообразных вражеских командных пунктов (в том числе в тылу), а также для борьбы с тяжелой бронетехникой противника. Как мы уже упоминали, прицельные приспособления позволяют вести огонь как прямой наводкой (оптические), так и с закрытых позиций (механические прицелы). Как и прочее артиллерийско-стрелковое вооружение отечественного производства, САУ может эффективно использоваться в любых погодных и климатических условиях.

К сожалению, на сегодняшний день орудие 2С5 значительно устарело в моральном плане. Впрочем, данная САУ и по сей день остается одним из наиболее дальнобойных отечественного производства, причем в этом плане «Гиацинт» уступает только «Пиону» с его калибром 203 мм.

В отличие от аналогичных установок подобного класса, артиллерийская установка «Гиацинт» не передавалась ни в одну страну Лишь в 1991 году, сразу после развала СССР, 15 единиц приобрела Финляндия. Следует отметить, что в настоящее время сведений о разработке адекватной замены данной САУ для наших войск нет, тогда как потенциальные противники разработки в этой области не прекращали никогда. Таким образом, мы не знаем, сколько еще будет актуален «Гиацинт». Пушка самоходная этой модели наверняка еще очень долго будет стоять на вооружении нашей армии.

Была утверждена программа развития артиллерии. К этому моменту на вооружении армии США уже состояли корпусные САУ M107 .

Характеристики: М107

• Боевая масса, т: 28,2;
• Компоновочная схема: переднемоторная;
• Экипаж, чел.: 5;
• Длина корпуса, мм: 6459;
• Длина с пушкой вперед, мм: 11 298;
• Ширина корпуса, мм: 3150;
• Высота, мм: 3475;
• Клиренс, мм: 440;
• Тип брони: стальная катаная гомогенная;
• Калибр и марка пушки: 175-мм M113;
• Тип пушки: нарезная;
• Длина ствола, калибров: 60;
• Боекомплект пушки: 2;
• Углы ВН, град.: −2...+65°;
• Углы ГН, град.: ±30°;
• Дальность стрельбы, км: 32,7;
• Прицелы: артиллерийская панорама M115, телескопический M116C;
• Тип двигателя: V-образный 8-цилиндровый двухтактный дизельный жидкостного охлаждения;
• Мощность двигателя, л. с.: 405 или 345;
• Скорость по шоссе, км/ч: 55;
• Запас хода по шоссе, км: 725;
• Удельная мощность, л. с./т 14,4 или 12,2;
• Тип подвески: индивидуальная торсионная, с гидравлическими амортизаторами;
• Удельное давление на грунт, кг/см²: 0,82;
• Преодолеваемый подъем, град.: 30°;
• Преодолеваемая стенка, м: 1,02;
• Преодолеваемый ров, м: 2,14;
• Преодолеваемый брод, м: 1,07.

Прекращение в СССР работ по созданию почти всех видов артиллерийского вооружения в конце 50-х годов привело к отставанию отечественной артиллерии от США и других стран НАТО в целом ряде областей, и в первую очередь в области самоходных, тяжелых и дальнобойных орудий. История доказала ошибку советских военных стратегов: несмотря на успешное развитие тактических и оперативно-тактических ракет, роль дальнобойной ствольной артиллерии в локальных войнах не уменьшилась, а возросла. Так, в конце 50-х - начале 60-х годов наши советники в Китае оказались в неудобном положении. Гоминдановцы установили батареи американских дальнобойных орудий на островах в Тайваньском проливе и открыли огонь по материковому Китаю. Отвечать же китайцам было нечем. Самые дальнобойные 130-мм пушки М-46 советского производства не доставали до гоминдановских батарей. К счастью, один наш специалист нашел остроумный выход - нагреть заряды и дождаться попутного ветра. Дождались, нагрели и достали, к великому удивлению американцев.

Тактико-технические характеристики пушки М-46

Головным разработчиком 2С5 был назначен , пушка 2А37 проектировалась в СКБ Пермского машиностроительного завода имени В. И. Ленина , за боеприпасы отвечал московский . К весне 1971 года на Пермском машиностроительном заводе были изготовлены две баллистические установки с длиной ствола в 7200 мм для отработки боекомплекта орудия. Однако в результате несвоевременной поставки гильз испытания были начаты только в сентябре 1971 года и продолжались вплоть до марта 1972 года . Испытания показали, что снаряды при использовании полного заряда массой 18,4 кг имели начальную скорость 945 м/с, а дальность 28,5 км. На усиленном заряде массой 21,8 кг дальность составляла 31,5 км, а начальная скорость — 975 м/с. При этом отмечалось сильное воздействие дульной волны. Для устранения этого замечания масса порохового заряда была уменьшена до 20,7 кг, а также введена гладкая насадка на ствол орудия. В апреле 1972 года конструкция орудия была доработана, а к концу года на Уральский завод транспортного машиностроения были отправлены два опытных образца пушки 2А37 для установки в самоходное шасси. Опытные образцы САУ 2С5 были отправлены сначала на заводские, а затем на полигонные испытания. К 1974 году полный цикл испытаний САУ «Гиацинт-С» был завершён, после чего началась подготовка производства к серийному изготовлению.

В это же время на базе 2С5 разрабатывался и другой вариант САУ под обозначением 2С11 «Гиацинт-СК» . Отличием от базового образца был картузный метод заряжания, призванный уменьшить стоимость производства зарядов за счёт исключения из состава латунных гильз. В ходе работы был использован научно-технический задел по картузным вариантам самоходных гаубиц 2С1 «Гвоздика» и 2С3 «Акация» , однако окончательно к производству был принят вариант с раздельно-гильзовым заряжанием. 20 января 1975 года постановлением ЦК КПСС и Совета министров СССР № 68—25 самоходная пушка 2С5 «Гиацинт-С» была принята на вооружение Советской армии .

Серийное производство и модификации

Сравнительная таблица ТТХ различных модификаций САУ 2С5
Начало серийного производства
Боевая масса, т
Индекс орудия
Калибр орудия, мм
Длина ствола, клб
Углы ВН, град.
Возимый боезапас, выстр.
ОФС , км
Максимальная дальность стрельбы АР ОФС , км
Максимальная дальность стрельбы УАС , км
Аппаратура внутренней связи

Первая установочная партия САУ 2С5 была изготовлена в 1976 году , а с 1977 года начато полномасштабное серийное производство на Уральском заводе транспортного машиностроения . Изготовлением пушки 2А37 занимался Пермский завод имени Ленина . Производство 2С5 продолжалось вплоть до развала Советского Союза и было остановлено в 1993 году , всего за 17 лет производства было выпущено до 2000 единиц 2С5.

После прекращения серийного производства в конце 1990-х годов в России были разработаны модернизированные варианты САУ 2С5, получившие обозначения 2С5М и 2С5М1. Модификация 2С5М отличается от базовой машины установкой АСУНО 1В514-1 «Механизатор-М», а также модернизированной артиллерийской частью, позволяющей использовать новые 152-мм осколочно-фугасные снаряды 3ОФ60 с донным газогенератором с максимальной дальностью стрельбы до 37 км. Модификация 2С5М1 отличается от 2С5М используемой артиллерийской частью калибра 155-мм, позволяющей применять снаряды L15A1 с дальностью стрельбы до 30 км, а также снаряды ERFB BB с дальностью стрельбы до 41 км. В 2004 году , при выполнении научно-исследовательской работы, на базе самоходной пушки 2С5 был изготовлен экспериментальный образец артиллерийской системы. Вместо 152-мм пушки 2А37 на САУ была установлена гаубица с баллистикой перспективной 152-мм артиллерийской установки «Коалиция ».

Описание конструкции

Броневой корпус

2С5 «Гиацинт-С» выполнена по безбашенной схеме с открытой установкой орудия.

Корпус машины сварен из стальных броневых катанных листов и разделён на три отделения: силовое (моторно-трансмиссионное), отделение управления и боевое. В передней части корпуса по правому борту расположено моторно-трансмиссионное отделение. Слева от него находится место механика-водителя с органами управления шасси. За сиденьем механика водителя установлено рабочее место командира машины с поворотной башенкой. В средней и кормовой частях корпуса располагается боевое отделение. В средней части корпуса установлены механизированные укладки для размещения возимого боекомплекта. По обеим сторонам укладок вдоль бортов размещены сидения членов экипажа. По правому борту в передней части находится сидение оператора, в задней — наводчика. По левому борту установлено сиденье оператора.

В кормовой части корпуса установлены четыре топливных бака, механизм стопорения подающих лотков и люк для подачи боеприпасов из боевого отделения. На кормовом листе корпуса установлены балки с шарнирами, на которых закреплена опорная плита САУ. На крыше на поворотной платформе установлена артиллерийская часть самоходной пушки. Пушка 2А37 имеет два положения — походное и боевое. В походном положении опорная плита поднята вертикально и находится за задним кормовым листом. В боевом — плита откидывается назад с помощью гидравлической системы и упирается в грунт. Механизм заряжания и механизированная укладка обеспечивают автоматизированный цикл заряжания. Механизм заряжания полуавтоматический с цепным транспортёром и электроприводом. С помощью механизма заряжания, элементы выстрелов перемещаются на линию досылания. При стрельбе подача выстрелов может осуществляться не только из боеукладки, но и с грунта. В боевом положении САУ, наводчик находится вне корпуса машины на поворотной платформе слева от пушки у прицельных приспособлений.

Для защиты от пуль и осколков, рабочее место наводчика оборудовано броневой амбразурой . В передней части машины на нижней части лобового листа установлен отвал для самоокапывания. Толщина лобового листа составляет 30 мм.

Вооружение

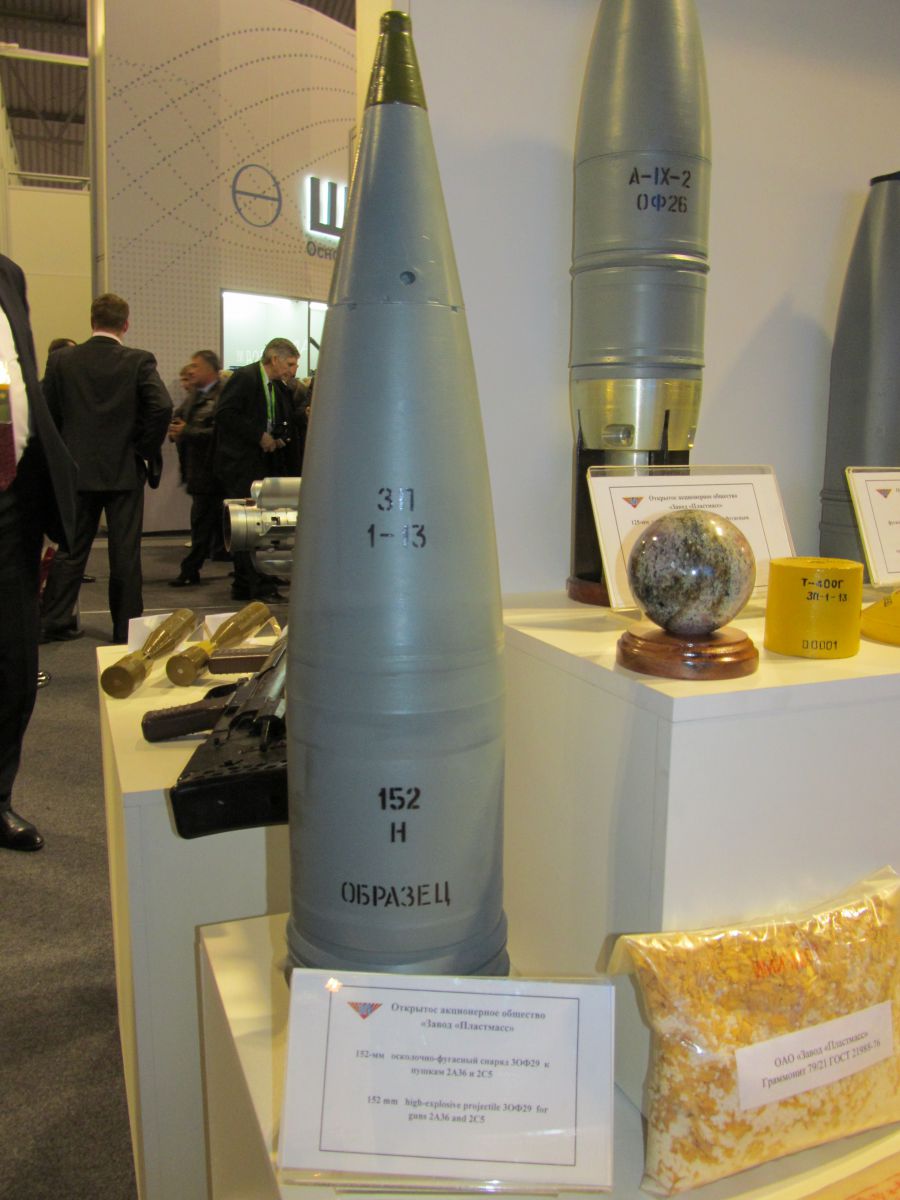

152-мм ОФС 3ОФ29

Основным вооружением является 152-мм пушка 2А37, обладающая максимальной скорострельностью 5—6 выстрелов в минуту. Основными узлами орудия 2А37 являются: ствол, затвор, электрооборудование, досылатель, противооткатные устройства, верхний станок, ограждение, уравновешивающий, поворотный и подъёмный механизмы. Ствол орудия представляет собой трубу-моноблок соединённую с казёнником муфтой, на дульном срезе трубы закреплён дульный тормоз с эффективностью 53 %. В казённике расположен горизонтально-клиновой затвор с полуавтоматикой скалочного типа. Цепной досылатель снаряда и заряда, предназначен для облегчения работы заряжающего. Противооткатные устройства состоят из гидравлического тормоза отката и пневматического накатника , заполненного азотом .

Подъёмный и поворотный механизмы секторного типа, обеспечивают наведение орудия в диапазоне углов от −4 до +60° по вертикали и от −15 до +15° по горизонту. Пневматический уравновешивающий механизм служит для компенсации момента неуравновешенности качающейся части орудия. Верхний станок с орудием устанавливаются на центральный штырь в задней части крыши корпуса шасси 2С5. Откидная опорная плита, размещённая в корме корпуса, передаёт усилия выстрела на грунт, обеспечивая большую устойчивость САУ. Возимый боекомплект самоходной пушки «Гиацинт-С» составляет 30 выстрелов.

В основной боекомплект пушки 2А37 входят осколочно-фугасные снаряды 3ОФ29 с максимальной дальностью стрельбы в 28,5 км, а также снаряды 3ОФ59 с улучшенной аэродинамической схемой и максимальной дальностью стрельбы в 30,5 км. В настоящее время для 2С5 разработаны высокоточные снаряды «Краснополь » и «Сантиметр », для поражения бронетанковой техники в местах сосредоточения пусковых установок, долговременных оборонительных сооружений, мостов и переправ.

Корректируемые боеприпасы: «Смельчак» (слева) и «Сантиметр» (справа) - Весь спектр высокоточных корректируемых боеприпасов, предназначенных против бронетанковой техники - от «Смельчака» до «Сантиметра»

При стрельбе управляемыми снарядами используется специальный заряд, отличный от применяемых в САУ 2С3 и 2С19 . Кроме обычных типов боеприпасов, «Гиацинт-С» может вести огонь специальными ядерными боеприпасами 10 типов мощностью от 0,1 до 2 кт в тротиловом эквиваленте . Дополнительно САУ 2С5 оборудована 7,62-мм пулемётом ПКТ . Пулемёт установлен на вращающейся башенке командира, углы вертикального наведения составляют от −6° до +15°, а горизонтального — от 164° влево до 8° вправо. Для личного оружия расчёта предусмотрены пять креплений под автоматы АКМС , а также крепление для сигнального пистолета . Для борьбы с бронетехникой противника в корпусе САУ имеется крепление для противотанкового гранатомёта РПГ-7В . В случае возникновения опасности нападения с воздуха, в САУ находится переносной зенитно-ракетный комплекс 9К32М «Стрела-2М» . В возимый боекомплект дополнительного вооружения входят: 1500 патронов для пулемёта, 1500 патронов для автоматов, 20 ракет к сигнальному пистолету, 5 гранат для противотанкового гранатомёта и 2 ракеты для переносного зенитно-ракетного комплекса.

Применяемые выстрелы

Номенклатура боеприпасов

Индекс выстрела

Индекс снаряда

Индекс заряда

Масса снаряда, кг

Масса ВВ, кг

Масса выстрела, кг

Начальная скорость снаряда,м/с

Максимальная дальность стрельбы, км

«Ромашка»

«Аспект-1…4»

«Символизм-1…4»

Средства наблюдения и связи

Для наведения орудия, осуществления разведки местности днём и в ночной период времени, а также для стрельбы из пулемёта, в командирской башенке установлен комбинированный прицел ТКН-3А с прожектором ОУ-3ГК. Место наводчика оборудовано артиллерийским панорамным прицелом ПГ-1М для стрельбы с закрытых огневых позиций и прицелом прямой наводки ОП-4М-91А для ведения огня по наблюдаемым целям. Место механика водителя оборудовано двумя призменными приборами наблюдения ТНПО-160, а также прибором ночного видения ТВН-2БМ для вождения в ночных условиях. Внешняя радиосвязь поддерживается радиостанцией Р-123. Радиостанция работает в УКВ -диапазоне и обеспечивает устойчивую связь с однотипными станциями на расстоянии до 28 км в зависимости от высоты антенны обеих радиостанций. Переговоры между членами экипажа осуществляется через аппаратуру внутренней связи Р-124.

Двигатель и трансмиссия

Боевое применение

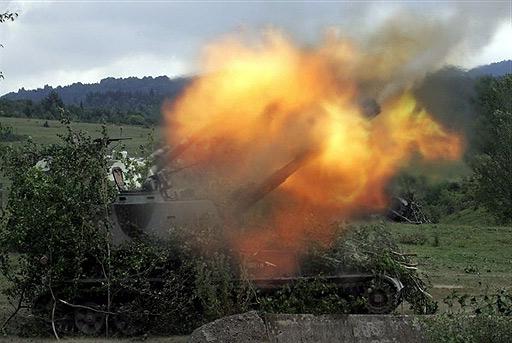

Боевое крещение самоходная пушка 2С5 приняла во время войны в Афганистане . 152-мм осколочно-фугасные снаряды позволяли гарантировано уничтожать любое укрепление противника. Ограниченно применялись в составе батальонных тактических групп в Первую чеченскую кампанию . В 2014 году в ходе вооружённого конфликта САУ 2С5 украинских вооружённых сил были переброшены на восток Украины, где к началу сентября 2014 года 2 самоходные пушки 2С5 были захвачены силами

Мы часто используем затертое до невозможности выражение «Бог войны». Выражение, рожденное слишком давно, чтобы, как нам кажется, быть правдой. Просто клише. Просто слова. В век, когда в шахтах стоят огромные межконтинентальные ракеты, оснащенные ядерными боеголовками, умными и смертельно неотвратимыми.

Когда в толще морских вод прячутся огромные убийцы не только кораблей, но и целых стран, а на поверхности целые аэродромы, способные в одиночку обеспечить воздушную поддержку целым армиям.

Когда простой пехотинец способен уничтожать не только солдат противника, но и танки, бронированные машины, доты и дзоты. Когда даже автоматическое оружие воспринимается как дополнение к мощным оружейным системам. Солдат с автоматом уже не воспринимается серьезной силой.

Казалось бы, как может в век такого мощного вооружения ствольное орудие быть «Богом»? Производить на человека примерно такое же воздействие? Даже не выстрелами. Просто самим своим существованием. Бог тоже не многим показывает чудеса. Это не мешает остальным верить. И даже неверующим где-то в глубине души задумываться о его существовании. Искать другие названия, определения для собственной веры.

«Гиацинт» в любом варианте возвращает человека к пониманию, что артиллерия действительно Бог войны. Рядом с таким орудием понимаешь гордость артиллеристов и ужас врагов. Как вы уже поняли, речь сегодня пойдет о 152-мм самоходной пушке 2С5 «Гиацинт» и её сестре - буксируемой пушке 2А36 «Гиацинт-Б».

Вооружение непрерывно совершенствуется. Появляются системы, которые могут наносить удары с таких расстояний, на которых нанести контрудар уже существующими системами невозможно по техническим причинам. Дальность стрельбы позволяет противнику чувствовать себя в относительной безопасности.

Понятно, что наличие других видов вооружения может компенсировать этот дисбаланс. Однако полностью нейтрализовать возможности вражеских орудий смогут только орудия. Просто потому, что применение других видов вооружения может быть невозможно по различным причинам.

Понимание этого факта руководством Вооруженных Сил СССР, а также усиление возможностей артиллерийских систем вероятного противника вынудило советских конструкторов начать работу над созданием дальнобойной пушки. 21 ноября 1968 года вышел приказ МОП №592 о разработке новой дальнобойной пушки калибра 152-мм.

Приказ касался сразу трех оборонных «монстров». Артиллерийская часть была поручена легендарной «Мотовилихе» - Пермскому машиностроительному заводу. Шасси для самоходной установки должен был разработать Свердловский завод транспортного машиностроения (СЗТМ). Боеприпасы же должен был разработать научно-исследовательский машиностроительный институт имени В. В. Бахирева (НИМИ).

Основным разработчиком САУ стал СЗТМ (сегодня УЗТМ).

Главным конструктором шасси стал Г. С. Ефимов.

Главным конструктором пушки 2А37 - Ю. Н. Калачников.

Главным конструктором 152-мм боеприпасов - А. А. Каллистов.

Согласно приказу МОП СКБ Мотовилихинского завода должно разработать сразу обе версии орудия - буксируемую и самоходную. Причем, обе версии должны иметь идентичные ТТХ и использовать идентичные боеприпасы. В остальном конструкторам особых ограничений не делали.

Те, кто следит за нашими публикациями об истории советских артиллерийских систем, уже увидели два новшества, которых не было при конструировании и производстве предыдущих изделий.

Во-первых, новые орудия создавались не под уже существующий и находящийся на вооружении боеприпас. Привлечение к проектированию НИМИ означало, что боеприпас для «Гиацинта» изначально проектировался «с чистого листа». Оружейники понимали, что создать более или менее «легкую» дальнобойную САУ, стреляющую обычными боеприпасами не реально. Дальность необходимо было увеличивать именно за счет новых боеприпасов.

Во-вторых, впервые «Мотовилиха» конструировала сразу не только буксируемую, но и самоходную системы. Во всех более ранних системах алгоритм был другой. На шасси устанавливали уже зарекомендовавшие себя буксируемые орудия. То есть, конструкторы были вынуждены «подгонять» эти системы под шасси. В этом случае изначально проектировали два идентичных орудия - буксируемое 2А36 и для установки на САУ - 2А37.

Аванпроекты были представлены уже в сентябре 1969 года. Причем, будущие машины были разработаны сразу в трех вариантах. В открытом, рубочном и башенном. После детального рассмотрения всех вариантов, наиболее перспективным был назван вариант открытого расположения орудия на шасси.

По итогам рассмотрения аванпроектов 8 июня 1970 года было принято постановление №427-151, согласно которому работы по САУ «Гиацинт» предлагалось активизировать. Фактически этим постановлением санкционировались полномасштабные работы по проекту.

Две первые экспериментальные баллистические установки 152-мм пушки «Гиацинт» были готовы уже в конце марта-начале апреля 1971 года. Однако подвели смежники - НИМИ. Ученые не смогли вовремя подать на испытания новые гильзы. Затяжка по времени по их вине составила полгода.

Но в сентябре 1971 испытания все-таки начались. Баллистические установки имели длину ствола в 7,2 метра. В ходе многочисленных испытаний были показаны следующие результаты - на полном заряде начальная скорость 945 м/с и дальность 28,3 км, на усиленном заряде – 975 м/с и 31,5 км соответственно.

В ходе испытаний отмечено очень сильное давление дульной волны. В связи с этим было решено уменьшить вес полного заряда с 21,8 кг до 20,7 кг и удлинить ствол на 1000 мм за счет введения гладкой насадки.

Испытания баллистических установок закончились в марте 1972 года, а 13 апреля 1972 года были представлены проекты «Гиацинта» в самоходном и буксируемом вариантах. Пушка «Гиацинт-Б» принята на вооружение Советской армии в 1976 году.

Зная историю «Мотовилихи», задаешься естественным вопросом: неужели СКБ удовлетворилось пушкой 2А37? Понятно, что раздельно-гильзовое заряжание утверждено «сверху». Понятно, что основные работы велись именно в этом направлении. А другие варианты?

Действительно, конструкторы СКБ разрабатывали ещё одно орудие - 2А43 «Гиацинт - БК». В этом варианте орудие было с картузным заряжанием. Однако, после показа правительственной комиссии, было признано бесперспективным.

Картузное заряжание имели ещё две экспериментальные пушки. 2А53 «Гиацинт-БК» и 2А53М «Гиацинт-БК-1М»…

Была ещё «Дилемма - 2А36». Орудие 2А36М. Это орудие оснащалось дополнительной АКБ, блоком НАП, спутниковым приемником, антенным блоком, самоориентирующейся гироскопической угломерной системой, ЭВМ, механическим датчиком скорости.

Тактико-технические характеристики 152-мм пушки «Гиацинт-Б»:

Расчет, чел: 8
Боевая масса, кг: 9760
Заряжание: раздельно - гильзовое
Основные типы боеприпасов: осколочно-фугасные, активно-реактивные, кумулятивные противотанковые снаряды
Начальная скорость ОФС, м/сек: 590-945
Вес ОФС, кг: 46

Угол вертикального наведения, град: -2…+57
Угол горизонтального наведения, град: -25…+25
Скорострельность, выстр/мин: 5-6
Максимальная дальность, м: 28 500

Время перевода из походного положения в боевое, мин: 2-4
Перевозится тягачами АТТ, АТС, АТС-59, грузовыми тягачами КамАЗ.

Ствол состоит из трубы, кожуха, казенника и дульного тормоза. Дульный тормоз щелевой многокамерный. Эффективность дульного тормоза 53%.

Затвор горизонтальный клиновой, с полуавтоматикой скалочного типа. Поочередная досылка снаряда и гильзы с зарядом производится цепным досылателем с гидроприводом. Досылатель автоматически возвращается в исходное положение после досылки снаряда и гильзы.

Гидропривод досылателя питается за счет гидропневматического аккумулятора, подзаряжающегося при откате орудия. Таким образом, при первом выстреле открывание затвора и досылка производятся вручную.

Противооткатные устройства состоят из гидравлического тормоза отката и гидропневматического накатника. При откате цилиндры противооткатных устройств неподвижны.

Уравновешивающий механизм пневматический, толкающего типа. Подъемный и поворотный механизмы секторного типа. Станины коробчатые, сварные.

Стрельба из пушки ведется с поддона. Колеса орудия вывешиваются. Подъем и спуск орудия на поддон производится с помощью гидравлических домкратов.

Колеса дисковые сдвоенные, с пневматическими шинами. Подрессоривание торсионного типа.

Теперь вернемся к САУ. Начнем с пушки 2А37 «Гиацинт - С». Первые опытные пушки были сданы на СЗТМ в конце 1972 года. В серийное производство САУ запущены в 1976 году.

Ствол пушки 2А37 состоит из трубы-моноблока, казенника и дульного тормоза. Многокалиберный щелевой дульный тормоз навинчен на трубу. Эффективность дульного тормоза – 53%. Затвор горизонтальный клиновой с полуавтоматикой скалочного типа.

Тормоз отката гидравлический канавочного типа, накатник пневматический. Цилиндры противооткатных устройств откатываются вместе со стволом. Длина отката наибольшая – 950 мм, наименьшая – 730 мм.

Досылатель цепной с электроприводом. Досылка производится в два приема – снаряд, а затем – гильза.

Подъемный и поворотный механизмы пушки секторного типа. Уравновешивающий механизм пневматический, толкающего типа. Вращающиеся части представляют собой станок на центральном штыре, который служит для соединения станка с шасси.

Пушка имеет легкий щит, который служит для защиты наводчика и части механизмов от пуль, мелких осколков и действия дульной волны при стрельбе. Щит представляет собой листовую штампованную конструкцию и закреплен на левой щеке верхнего станка.

Прицельные приспособления пушки состоят из механического прицела Д726-45 с орудийной панорамой ПГ-1М и оптического прицела ОП4М-91А.

Боекомплект размещен внутри корпуса. Заряжающие подают снаряды и заряды из машины вручную.

При стрельбе САУ стабилизируется с помощью откидной опорной плиты. Время перехода из походного положения в боевое – не более 4 минут.

Итак, подведем итог.

Тактико-технические характеристики САУ 2С5 «Гиацинт-С»:

В серийном производстве с 1976 г. Принята на вооружении в 1978 г.
Разработчик:
– качающаяся часть: СКБ Пермского машиностроительного завода им. В.И.Ленина (г. Пермь, Мотовилиха),
– КБ ПО «Уралтрансмаш», г. Свердловск.
Серийное производство: ПО «Уралтрансмаш», г. Свердловск.

Предназначена для ведения контрбатарейной борьбы, разрушения долговременных огневых точек и полевых сооружений, для борьбы с тяжелой самоходной артиллерией и с танками противника.

Вооружение :
152-мм пушка 2А37.
Дальность стрельбы:
ОФС 3ОФ29: 28,4 км
ОФС 3ОФ59: 30 км
АРС: 33,1 км
минимальная: 8,6 км.

Скорострельность – 5-6 выстр./мин.
Угол ГН: +/-15 град.
Угол ВН: -2,5…+58 град.

Заряжание: раздельно-гильзовое, полуавтоматическое.
Боекомплект: 30 снарядов.
Имеется возможность применения ядерного боеприпаса мощностью 0,1-2 кт.

Расчет: 5 чел, при подаче с грунта: 7 чел.

Масса установки в походном положении: 28,2 т.
Двигатель – дизель В-59.
Мощность двигателя – 520 л.с.
Запас топлива – 850 литров.
Скорость: 60-63 км/ч. Запас хода – 500 км.

Преодолеваемые препятствия:
подъем: 30 град
крен: 25 град
ширина рва: 2,55 м
стенка: 0,7 м
брод: 1,05 м.

Как и большинство советских артиллерийских систем, «Гиацинт» имеет боевой опыт. Совсем немного времени прошло с момента начала производства этого орудия, когда орудию пришлось выполнять своё предназначение в Афганистане. Именно оттуда пошло второе название этой системы - «Геноцид». Солдат всегда найдет самое точное обозначение того вооружения, которое ему помогает бить врага.

Официальных данных об использовании этих орудий в обоих вариантах мы не нашли. Однако есть фотодокументы, которые подтверждают этот факт.

Использовались «Гиацинты» и в Чечне. Затем в событиях в Южной Осетии. По крайней мере в составе армии на территорию этой республики они входили.

Так же есть сведения, что украинская армия использовала эти пушки в гражданской войне на Донбассе.

Как бы то ни было, данная система после распада СССР перешла в собственность сразу нескольких стран. Пушки есть в Белоруссии, Узбекистане, Украине, Эфиопии, Эритрее, Финляндии.

В целом же эта пушка на данный момент вполне сопоставима с лучшими западными образцами. И служить ей ещё достаточно долго. «Бог войны», он и есть Бог. Пока на планете есть войны, будет и Бог войны. Такова банальная, но все-таки истина.

Артиллерия России и мира, пушки фото, видео, картинки смотреть онлайн внедрила наряду с другими государствами такие наиболее значительные инновации - превращение гладкоствольного, заряжаемого с дульной части, пушки - в нарезное, заряжаемое с казенной части (замок). Применение снарядов обтекаемой формы и различных типов взрывателей с регулируемой настройкой на время срабатывания; более мощных порохов, таких как кордит, появившийся в Британии перед Первой мировой войной; развитие систем наката, позволивших увеличить скорострельность и избавивших орудийный расчет от тяжелой работы накатывания в положение стрельбы после каждого выстрела; соединение в одной сборке снаряда, метательного заряда и взрывателя; использование шрапнельных снарядов, после взрыва разбрасывающих мелкие стальные частицы во все стороны.

Русская артиллерия способная стрелять крупными снарядами, остро высветило проблему долговечности оружия. В 1854 году, во время Крымской войны, сэр Уильям Армстронг, британский инженер-гидравлик, предложил метод ковшей орудийных стволов из сварочного железа: сначала скручивая железные прутки, а затем сваривая их вместе методом ковки. Ствол орудия дополнительно стали укреплять кольцами из кованого железа. Армстронг создал предприятие, где изготовляли орудия нескольких размеров. Одним из самых известных стало его 12-фунтовое нарезное орудие с калибром ствола 7,6 см (3 дюйма) и винтовым механизмом замка.

Артиллерия второй мировой войны (ВОВ), в частности Советского Союза, вероятно, обладал самым крупным потенциалом среди европейских армий. Тогда же Красная армия испытала чистки главкома Иосифа Сталина и выдержала трудную Зимнюю войну с Финляндией в конце десятилетия. В этот период советские конструкторские бюро придерживались консервативного подхода к технике.
Первые усилия по модернизации пришлись на улучшение 76,2-миллиметровой полевой пушки М00/02 в 1930 году, что включало усовершенствование боеприпасов и замену стволов на части парка орудий, новую версию пушки назвали М02/30. Спустя шесть лет появилась 76,2-миллиметровая полевая пушка M1936, с лафетом от 107-миллиметровой.

Тяжелая артиллерия всех армий, и достаточно редкие материалы времен блицкрига Гитлера чья армия отлажено и без проволочек перешла через польскую границу. Германская армия была самой современной и лучшей по экипировке армией мира. Артиллерия вермахта действовала в тесном взаимодействии с пехотой и авиацией, стремясь быстро занять территорию и лишить польскую армию путей коммуникации. Мир содрогнулся, узнав о новом вооруженном конфликте в Европе.

Артиллерия СССР в позиционном ведении боевых действий на Западном фронте в прошлой войне и ужасе в траншеях у военных руководителей некоторых стран создала новые приоритеты в тактике использования артиллерии. Они полагали, что во втором глобальном конфликте XX века решающими факторами станут мобильная огневая мощь и точность огня.

Из самых мощных в мире самоходных минометов 2С4 «Тюльпан» калибра 240 мм. Учения проходили ночью. Бойцы, поднятые по учебной тревоге, выдвинулись с техникой в назначенный район и отразили нападение диверсионной группы условного противника.

«Тюльпан» — немолодое оружие, но все еще сохраняющее боевую мощь, позволяющую использовать этот миномет в тех случаях, когда бессильны артиллерийские установки более скромных калибров. Он незаменим при разрушении прочных фортификационных сооружений, легко справляется с бронетехникой. За счет высокой мощности боезаряда способен выводить из строя крупные соединения живой силы. Для особых случаев предусмотрен ядерный заряд мощностью в 2 килотонны. Разумеется, в Приморском крае такие снаряды со склада не извлекали.

«Тюльпан», принятый на вооружение в 1972 году, был разработан на Уральском заводе транспортного машиностроения в Екатеринбурге (тогда — Свердловск). Уральским конструкторам, преуспевшим в создании целого ряда самоходных артиллерийских установок, удалось сделать то, к чему неоднократно подступались японцы и американцы. В 1943 году японские конструкторы водрузили на гусеничное шасси мортиру калибра 273 мм, назвав это сооружение Тип 4 «Ха-То». Калибр им показался маловатым, и его повысили до 300 мм, сделав 4 опытных образца. Мортира стреляла на 3 километра, но после 10 выстрелов разваливалось шасси.

В середине 40-х годов американцы начали делать самоходный миномет калибра 250 мм. Был изготовлен макет. Однако разработка зашла в тупик, и ее финансирование было прекращено.

На Урале дело довели до победного конца. В результате у миномета получилась прекрасная дальность, достигающая 20 километров. И полный спектр боеприпасов: фугасные, зажигательные, кассетные, ядерные. Максимальная масса взрывчатого вещества приближается к 50 кг. Среди них есть управляемая мина «Смельчак-М», имеющая лазерное наведение на цель. Экипаж — 5 человек.

Название «Тюльпан» невольно напоминает о лозунге председателя Мао : «Пусть цветут сто цветов». В отечественной артиллерии цветов, конечно, меньше. Но из них вполне можно составить внушительный букет. Поскольку конструкторы советских и российских самоходок при названии своей продукции демонстрируют повышенный интерес к именам цветов.

2С1 «Гвоздика» — самоходная гаубица калибра 122 мм, разработанная на Харьковском тракторном заводе им. С.Орджоникидзе. С 1971 года находится на вооружении Советской, а теперь Российской армии. САУ «Гвоздика» длительное время была основным артиллерийским оружием мотострелковых полков. Было произведено более 10 тыс. этих эффективных и неприхотливых в эксплуатации гаубиц.

Несмотря на то, что производство «Гвоздик» было прекращено в 1991 году, их не отправили на бессрочное хранение. В 2003 году была запущена программа модернизации, в результате у модификации 2С1М1 появилась автоматизированная система управления и наведения орудия. Дальность стрельбы обычными снарядами — 15 км, активно-реактивными — 22 км. В боекомплект также входят бронебойные управляемые снаряды «Китолов».

2С2 «Фиалка» — самоходная авиадесантная гаубица калибра 122 мм. Разрабатывалась на Волгоградском тракторном заводе в конце 60-х годов. Однако проект был закрыт в связи с невозможностью удовлетворить требования технического задания. А они были предельно жесткими: для десантирования гаубицы с самолета Ан-12 ее вес не должен был превышать 10 тонн. С весовыми проблемами конструкторы справились. Но при этом конструкция шасси оказалась не слишком надежной: отдача 122-миллиметрового орудия была для него чрезмерной.

С этой проблемой, но уже в рамках другой, «не цветочной», ОКР справились в подмосковном Климовске, где находится ЦНИИточмаш. Была разработана САУ 2С9 «Нона-С» калибра 120 мм, принятая на вооружение ВДВ в 1980 году. Гаубица, вес которой не превышает 8 тонн, прекрасно десантируется парашютным способом и не имеет проблем с надежностью всех своих систем.

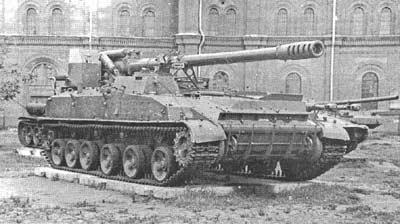

2С3 «Акация» — дивизионная самоходная гаубица солидного калибра 152 мм. Разработана на Уральском заводе транспортного машиностроения. Эксплуатируется с 1971 года. Эта САУ стала первой отечественной самоходной гаубицей такого большого калибра. В последующие годы неоднократно модернизировалась. 2С3М2 — это уже российская модель, выпускающаяся с 2006 года. В ней использована современная система управления огнем и повышена защищенность экипажа, а также новые боеприпасы. Дальность стрельбы осколочно-фугасными снарядами доведена до 19,2 км, активно-реактивными — до 25 км. Боекомплект увеличен до 46 выстрелов. В настоящий момент готовится следующая модификация «Акации» — 2С3М3.

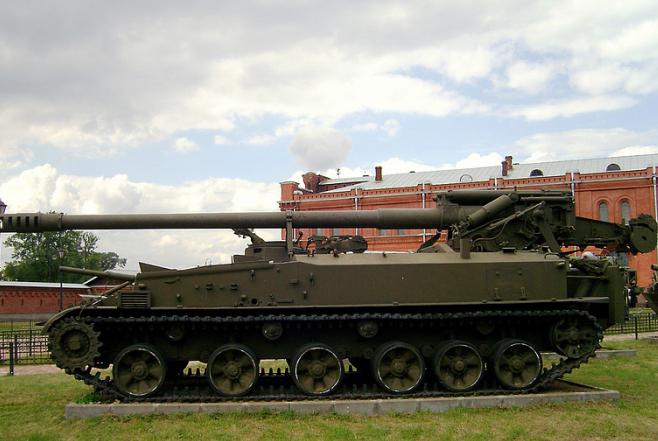

2С5 «Гиацинт-С» — самоходная пушка калибра 152 мм. Разработана на Уральском заводе транспортного машиностроения. Орудие создано в СКБ-172 (Мотовилихинские заводы). Эксплуатируется с 1976 года.

При одинаковом с «Акацией» калибре имеет существенные отличия, предопределенные разницей между пушкой и гаубицей. Гаубица ведет стрельбу по навесной траектории, поражая укрытые цели, пушка — по настильной, в связи с чем имеет существенно меньший угол возвышения ствола. Начальная скорость пушечного снаряда выше за счет большей длины ствола и большего количества пороха, используемого в выстреле. Поэтому и дальность стрельбы у пушки больше. Но при этом пушка существенно тяжелее, поскольку имеет не только более длинный по сравнению с гаубицей ствол, но и его стенки толще, чтобы выдерживать большее давление пороховых газов.

Максимальная дальность стрельбы «Гиацинта-С» — 37 км. Среди его боеприпасов есть корректируемые снаряды «Краснополь». А также прелестный полевой цветок «Ромашка », который на поверку оказывается снарядом с ядерным зарядом.

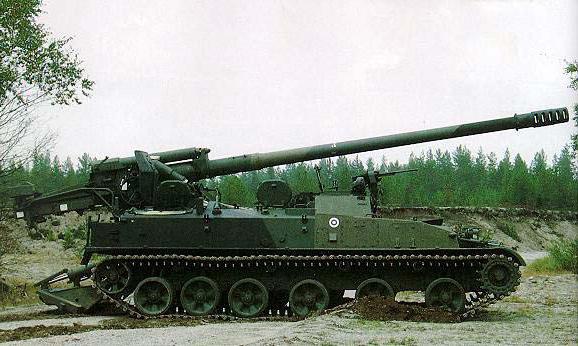

2С7 «Пион» — самоходная пушка калибра 203 мм. Была создана в Ленинграде на Путиловском заводе в середине 70-х годов. Отличается повышенной огневой мощью и служит для подавления тылов, уничтожения особо важных объектов и средств ядерного нападения в тактической глубине на расстоянии до 47 километров. О солидности данного оружия свидетельствует вес, равный 45 тоннам. В экипаж входят 7 человек. Длина нарезного ствола — 11 метров. Масса снарядов — 110 килограммов. В боекомплект входят осколочно-фугасные, бетонобойные, кассетные, активно-реактивные снаряды. Есть и ядерные - «Клещевина», «Саженец», «Перфоратор». Было выпущено более 500 «Пионов» как базовой модификации, так и модифицированных САУ 2С7М.

2С8 «Астра» — самоходный экспериментальный батальонный миномет калибра 120 мм. Создавался в конце 70-х годов в ЦНИИ «Буревестник» на шасси самоходной гаубицы «Гвоздика». Казнозарядный миномет оснащался устройством, автоматизирующим перезарядку орудия. В связи с чем «Астра» имела повышенную скорострельность. Орудие имело обычную для минометов дальность стрельбы — 7,1 км. Но активно-реактивные мины были способны улетать и на 9 км.

Однако проект был закрыт из-за того, что появилась идея создания максимально универсальной самоходки 2С17−2 «Нона-СВ», которая представляет собой пушку, гаубицу и миномет «в одном флаконе». Существенных преимуществ по дальности и точности стрельбы она не имела, но обладала большей разрушительной способностью за счет использования специальных снарядов с нарезкой по корпусу. Снаряд разлетался на большее количество осколков, которые имели большую скорость — 1850 м/с против 1300 м/с. Однако гаубичные и пушечные (всего 12 км) характеристики были крайне неубедительными. Поэтому и этот проект был закрыт.

Пытался расцвести в отечественной оборонной промышленности и еще один цветок — танковый управляемый реактивный снаряд «Лотос». Его разработкой в 60-е годы занималось тульское КБ приборостроения (КБ-14). Наведение снаряда на цель осуществлялось при помощи лазерного луча. Комплекс предполагалось устанавливать на новом тяжелом танке, который разрабатывался на ЧТЗ. Однако создание танка было свернуто. Тем не менее, комплекс «Лотос» в 1964 году был испытан на Гороховецком полигоне, произведя на комиссию благоприятное впечатление. Но проект вскоре был закрыт.
